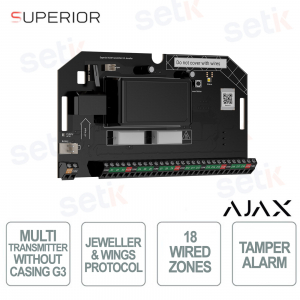

142171.367.NC | MODULE SANS FIL POUR L'INTÉGRATION DE JUSQU'À 18 APPAREILS TIERS DANS UN SYSTÈME AJAX – CONÇU POUR UNE INSTALLATION DANS UN BOÎTIER AJAX
Le module Ajax Superior MultiTransmitter G3 Jeweller sans boîtier (réf. 142171.367.NC) est un module professionnel conçu pour intégrer jusqu'à 18 appareils câblés à un système Ajax. Il permet ainsi de mettre à niveau les systèmes existants vers un niveau de sécurité de grade 3 sans remplacer le matériel. Grâce aux communications radio Jeweller et Wings, d'une portée jusqu'à 3 000 m, il offre des transmissions stables avec chiffrement avancé, interrogation régulière et mises à jour du firmware OTA. La protection inclut une double protection contre la falsification, l'usurpation d'identité, la détection de brouillage et une surveillance continue de la connexion. Compatible avec les interfaces NC, NO, EOL, 2EOL et 3EOL, il garantit une flexibilité de câblage maximale et une gestion des événements via l'application Ajax, avec une alimentation dédiée pour les capteurs externes. Une solution idéale pour les armoires sur mesure et les installations techniques complexes.
Caractéristiques principales :
- Intégration de 18 zones câblées avec prise en charge NC/NO/EOL/2EOL/3EOL
- Communications entre Jeweler et Wings jusqu'à 3 000 m avec chiffrement avancé
- Double détection de falsification, d'usurpation d'identité, de brouillage et de perte de communication
- Sortie 12 V pour l'alimentation des capteurs et des appareils connectés
- Gestion complète via une application Ajax avec notifications et configurations avancées
- Installation flexible sans boîtier pour montage dans des coffrets techniques
Plus de détails
Fiche technique
| 142171.367.NC | |
| Communication | Technologie de communication de Superior Jeweler Technologie sans fil propriétaire pour la transmission de commandes, d'alarmes et d'événements. Superior Jeweler est une version améliorée du protocole radio Jeweler pour les appareils Superior, garantissant la conformité à la norme EN 50131 (Grade 3). Caractéristiques principales :
865,0 - 868,0 MHz 868,0 - 868,6 MHz 868,7-869,2 MHz 869,4 - 869,65 MHz Puissance rayonnée effective maximale (PRE) jusqu'à 25 mW Contrôle automatique de l'alimentation pour réduire la consommation d'énergie et les interférences radio. Modulation du signal radio GFSK portée de communication radio Jusqu'à 3 500 m Jusqu'à 11 450 pieds Communication cryptée Toutes les données stockées et transmises sont protégées par un chiffrement avancé, garantissant à la fois leur confidentialité et leur intégrité. Saut de fréquence Pour éviter les interférences et le brouillage radio. Technologie de communication Wings Technologie de communication sans fil propriétaire pour le téléchargement des mises à jour du firmware. Caractéristiques principales :
865,0 - 868,0 MHz 868,0 - 868,6 MHz 868,7-869,2 MHz 869,4 - 869,65 MHz portée de communication radio jusqu'à 3 000 m jusqu'à 9 800 pieds Entre la sirène et un concentrateur (ou un répéteur de portée) en espace ouvert. La portée maximale dépend du modèle de concentrateur. Communication cryptée Toutes les données stockées et transmises sont protégées par un chiffrement avancé, garantissant à la fois leur confidentialité et leur intégrité. Saut de fréquence Pour éviter les interférences et le brouillage radio. |
| Connexion filaire de l'appareil | Nombre de zones 18 zones câblées Plusieurs appareils peuvent être connectés à une même zone. Le nombre d'appareils connectés dépend de leur consommation électrique. longueur du câble jusqu'à 400 m jusqu'à 1 300 pieds Lorsqu'un câble de signal en cuivre avec une section transversale du conducteur de 0,22 mm² est utilisé. Type de connexion NC, NO, EOL, 2EOL, 3EOL Avec une résistance EOL de 1 kΩ à 30 kΩ par incréments de 100 Ω. balayage des résistances EOL Permet la mesure automatique de la résistance en fin de vie. Mode de fonctionnement des capteurs connectés
impulsion, bistable Types d'événements types d'événements configurables pour les alarmes des appareils câblés Modifié par un professionnel ou un utilisateur disposant de droits d'administrateur dans une application Ajax |
| Recommandations | L'appareil est alimenté par le secteur (100–240 V~) et conçu pour une utilisation en intérieur uniquement. Il peut être installé dans le boîtier D, vendu séparément. |
| Protection contre le sabotage | Alarme anti-sabotage Le système envoie des notifications en cas de tentative de détachement de la sirène de la surface ou de son retrait du panneau de montage. Protection contre l'usurpation d'identité Garantit l'authentification du module d'intégration lors de sa communication avec un hub. Protection contre l'usurpation d'identité Garantit l'authentification de l'appareil lors de ses communications avec un concentrateur. s'il n'y a pas de signal pendant 36 secondes ou plus Le temps de détection dépend des paramètres du bijoutier ou du bijoutier/Fibra. Détection instantanée des pertes de connexion filaire, des courts-circuits et des dysfonctionnements lorsque la connexion 2EOL/3EOL est utilisée Cela dépend du type de connexion Détection instantanée des courts-circuits aux sorties d'alimentation Après détection, le système cesse de fournir de l'énergie et envoie une notification à l'utilisateur. |
| Alimentation électrique | Principal 100–240 V~ Sauvegarde 12 V⎓, capacité jusqu'à 7 Ah, avec un cycle de charge complet jusqu'à 24 heures Taper type A Utilisé à l'intérieur de locaux protégés. Plage de tension alternative de fonctionnement 100–240 V~, 50/60 Hz Alimentation principale. Plage de tension CC de fonctionnement 10,5–15 V⎓ Alimentation de secours. Consommation de courant de repos à la tension nominale 22 mA1 — aucun appareil câblé n'est connecté 35,5 mA1 — 18 dispositifs câblés NC sont connectés Consommation de courant maximale à la tension nominale mesuré:
Capacité de la batterie rechargeable de secours jusqu'à 7 Ah avec un cycle de charge complet allant jusqu'à 24 heures² Pour un fonctionnement autonome pendant 60 heures et le fonctionnement d'un appareil câblé connecté pendant 15 minutes, la charge maximale ne doit pas dépasser 68 mA. ² Il s’agit du temps maximal requis pour recharger une batterie de 7 Ah à 80 % de sa capacité. Alimentation des appareils câblés connectés 10,5–15 V⎓, jusqu'à 1 A (consommation de courant maximale totale) Quatre lignes d'alimentation provenant du multitransmetteur Superior G3 Jeweller. Alimentation électrique des détecteurs d'incendie connectés 10,5–15 V⎓, jusqu'à 0,4 A Une ligne d'alimentation du multitransmetteur Superior G3 Jeweller. tension de batterie faible 11,3 V⎓ tension de récupération de batterie faible 14,4 V⎓ Tension de la batterie en fin de vie 10,5 V⎓ Le module d'intégration se désactive. tension d'ondulation crête à crête maximale en sortie 200 mV⎓ Niveau d'énergie minimal d'une batterie de secours entièrement chargée 100% |
| Enceinte | Dimensions 178 × 99 × 38 mm 7,01″ × 3,90″ × 1,50″ Poids 220 g 7,77 oz Plage de températures de fonctionnement de −10 °C à +40 °C de 14 °F à 104 °F Humidité de fonctionnement jusqu'à 75% |
| Ensemble complet | Bijoutier Superior MultiTransmitter G3 (sans boîtier) câble d'alimentation kit d'installation Guide de démarrage rapide |
| Garantie | 24 mois |
