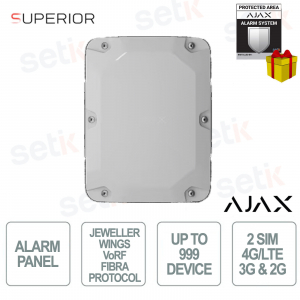

Ajax Superior MegaHub Blanc – Panneau de contrôle hybride pour 999 appareils avec fibre optique, LTE et Wi-Fi de niveau 3
Nouveau
158643.384.WH1 # 158643 | L'Ajax Superior MegaHub blanc est un panneau de contrôle hybride professionnel conçu pour les grandes installations. Il peut gérer jusqu'à 999 appareils filaires et sans fil et bénéficie de la certification Grade 3 pour les applications haute sécurité. Il intègre une connectivité Ethernet, Wi-Fi et double SIM 2G/4G (LTE) avec commutation automatique des canaux pour garantir la continuité des communications. Il prend en charge le protocole fibre optique filaire jusqu'à 2 000 m et les communications radio Jeweller, TurboWings et VoRF pour une couverture et une fiabilité maximales. Il gère jusqu'à 100 scénarios d'automatisation , 100 groupes de sécurité et 500 pièces, avec vérification d'alarme par photographie. Son alimentation 100-240 V avec autonomie de secours jusqu'à 60 heures et son indice de protection IP40/IK06 en font la solution idéale pour les systèmes d'entreprise les plus exigeants.
CHERCHE INSTALLATEUR
158643.384.WH1 | PANNEAU DE COMMANDE HYBRIDE AVEC VÉRIFICATION PHOTO - CONNECTABLE VIA ETHERNET, WI-FI ET DEUX CARTES SIM (2G/3G/LTE) - CONÇU POUR UNE INSTALLATION DANS UN BOÎTIER AJAX
L'Ajax Superior MegaHub blanc, référence 158643.384.WH1, est un panneau de contrôle hybride professionnel destiné aux grandes installations. Il peut gérer jusqu'à 999 appareils filaires et sans fil et bénéficie de la certification Grade 3 pour les applications haute sécurité. Il intègre une connectivité Ethernet, Wi-Fi et double SIM 2G/4G LTE avec commutation automatique des canaux et priorité de transmission pour garantir la continuité de service. Il prend en charge le protocole fibre optique jusqu'à 2 000 m et les communications radio Jeweller, TurboWings et VoRF pour une couverture étendue et une fiabilité accrue. Il gère jusqu'à 100 scénarios d'automatisation , 100 groupes de sécurité, 500 pièces et la vérification d'alarme par photographie. Son alimentation 100-240 V avec autonomie de secours jusqu'à 60 heures et son indice de protection IP40/IK06 en font la solution idéale pour les systèmes de sécurité d'entreprise les plus exigeants.
Caractéristiques principales :
- Jusqu'à 999 appareils filaires et sans fil
- Connectivité Ethernet, Wi-Fi et double SIM 2G/4G LTE
- Protocole fibre optique jusqu'à 2 000 m
- 100 scénarios d'automatisation et 100 groupes de sécurité
- Autonomie jusqu'à 60 heures avec indice de protection IP40/IK06
Plus de détails
✅ Capacité :
Panneau de contrôle d'entreprise hybride capable de gérer jusqu'à 999 appareils câblés et sans fil , 100 groupes de sécurité, 500 environnements, jusqu'à 1 000 utilisateurs et 100 scénarios d'automatisation, idéal pour les grands systèmes professionnels très complexes.
✅ Communication par fibre optique :
Prise en charge du protocole Fibre filaire jusqu'à 2 000 m , avec 8 lignes configurables (radiale, en anneau, en arbre) pour assurer la stabilité, la sécurité et la continuité opérationnelle même dans les grandes installations.
✅ Communication sans fil :
Intégration avec les protocoles Jeweller, TurboWings et VoRF avec une portée radio jusqu'à 2 000 m en champ libre, transmission bidirectionnelle, mises à jour du firmware OTA et protection contre les interférences.
Intégration avec les protocoles Jeweller, TurboWings et VoRF avec une portée radio jusqu'à 2 000 m en champ libre, transmission bidirectionnelle, mises à jour du firmware OTA et protection contre les interférences.
✅ Canaux de communication :
Connectivité multiple via Ethernet, Wi-Fi et double SIM 2G/4G LTE , avec commutation automatique entre les canaux et la priorité de transmission pour garantir une fiabilité de connexion maximale.
Connectivité multiple via Ethernet, Wi-Fi et double SIM 2G/4G LTE , avec commutation automatique entre les canaux et la priorité de transmission pour garantir une fiabilité de connexion maximale.
✅ Notifications :
Envoi instantané des alarmes et des événements aux applications Ajax et au centre de surveillance via les canaux IP et cellulaires, avec enregistrement des événements jusqu'à 1 000 entrées dans une mémoire non volatile.
Envoi instantané des alarmes et des événements aux applications Ajax et au centre de surveillance via les canaux IP et cellulaires, avec enregistrement des événements jusqu'à 1 000 entrées dans une mémoire non volatile.
✅ Vérification par photo :
Compatible avec les détecteurs MotionCam pour la vérification photographique des alarmes en fonction des événements, des scénarios, des tentatives d'armement/désarmement ou de masquage, augmentant ainsi la fiabilité de la gestion des intrusions.
✅ Surveillance :
Synchronisation automatique avec les organismes de sécurité, surveillance continue de l'état des lignes de fibre optique et supervision des appareils avec authentification anti-usurpation.
✅ Résistance au sabotage :
Système avancé avec protection anti-effraction , détection de court-circuit, protection contre la rupture de la ligne fibre optique, protection anti-brouillage avec saut de fréquence et authentification de l'appareil.
✅ Alimentation électrique :
Alimentation principale 100–240 V CA 50/60 Hz avec ligne fibre 24 V pour les appareils connectés et prise en charge de la batterie de secours 12 V jusqu'à 18 Ah pour assurer la continuité de fonctionnement.
✅ Consommation électrique :
Consommation électrique sur secteur jusqu'à 10 W , conçue pour une efficacité énergétique optimale dans les installations professionnelles, avec une autonomie jusqu'à 60 heures grâce à une batterie de secours.
Fiche technique
| 158643.384.WH1 | |
| Capacité | Dispositifs Ajax jusqu'à 9991 Plus précisément, jusqu'à 10 répéteurs de portée 1 Le hub prend en charge les appareils dotés de la nouvelle version du micrologiciel (c.-à-d. portant l'étiquette « 999-ready ») et ceux dotés de l'ancienne version. Toutefois, il est impossible d'ajouter plus de 250 appareils avec l'ancienne version au hub. Les appareils restants, dans la limite de 999, doivent être équipés de la nouvelle version du micrologiciel. NVR Ajax
scénarios d'automatisation
Groupes de sécurité |
| Communication filaire | technologie de communication par fibre optique Technologie de communication filaire propriétaire pour la transmission des commandes, des alarmes et des événements. Caractéristiques principales :
câble à 4 conducteurs Saisir 8 lignes de fibre Compatible uniquement avec les appareils à fibre optique longueur de la ligne de fibre jusqu'à 2 000 m jusqu'à 6 550 pieds Lorsque le câble U/UTP cat.5 4×2×0,51 mm (24 AWG) avec conducteur en cuivre est utilisé. Alimentation électrique des appareils jusqu'à 1,2 A par ligne de fibre optique jusqu'à 1,6 A au total pour toutes les lignes à fibre optique Pour tous les appareils câblés connectés. Plage de tension de sortie 23–25,1 V⎓ Puissance nominale maximale 0,53 A tension d'ondulation crête à crête maximale en sortie 220 mV Topologies
Intervalle d'interrogation de 12 à 300 s Modifié par un professionnel ou un utilisateur disposant de droits d'administrateur dans les applications Ajax Communication cryptée Toutes les données stockées et transmises sont protégées par un chiffrement par blocs utilisant une clé dynamique. |
| Communication sans fil | Technologie de communication de Superior Jeweler Technologie sans fil propriétaire pour la transmission de commandes, d'alarmes et d'événements. Superior Jeweler est une version améliorée du protocole radio Jeweler pour les appareils Superior, garantissant la conformité à la norme EN 50131 (Grade 3). Caractéristiques principales :
865,0 - 868,0 MHz 868,0 - 868,6 MHz 868,7-869,2 MHz 869,4 - 869,65 MHz Puissance rayonnée effective maximale (PRE) jusqu'à 25 mW Contrôle automatique de l'alimentation pour réduire la consommation d'énergie et les interférences radio. Modulation du signal radio GFSK portée de communication radio Jusqu'à 2 000 m Jusqu'à 6 500 pieds Entre un concentrateur et un répéteur Wi-Fi, ou entre un répéteur Wi-Fi et des appareils connectés (en espace ouvert). La portée maximale dépend de l'appareil connecté. Intervalle d'interrogation de 12 s à 300 s Modifié par un professionnel ou un utilisateur disposant de droits d'administrateur dans les applications Ajax Saut de fréquence Technologie de communication sans fil propriétaire pour la transmission de paquets de données volumineux. Caractéristiques principales :
865,0 - 868,0 MHz 868,0 - 868,6 MHz 868,7-869,2 MHz 869,4 - 869,65 MHz Puissance rayonnée effective maximale (PRE) jusqu'à 25 mW Contrôle automatique de l'alimentation pour réduire la consommation d'énergie et les interférences radio portée de communication radio Jusqu'à 2 000 m Jusqu'à 6 500 pieds Entre le hub et les appareils qui y sont connectés en espace ouvert. La portée maximale dépend de l'appareil connecté. Communication cryptée Toutes les données stockées et transmises sont protégées par un chiffrement avancé, garantissant à la fois leur confidentialité et leur intégrité. Saut de fréquence Pour éviter les interférences et le brouillage radio. |
| Recommandations | L'appareil est conçu pour une utilisation intérieure et extérieure s'il est installé dans le boîtier E (395). |
| canaux de communication | Ethernet 1 prise 8P8C Jusqu'à 100 Mbps. Cellulaire 2 emplacements pour carte micro SIM Bandes cellulaires 2G GSM900/DCS1800 (B3/B8) 4G (LTE) FDD B1/B3/B5/B7/B8/B20 Wi-Fi Module 802.11 b/g/n Jusqu'à 72 Mbps. Basculement automatique entre les canaux de communication
1. Ethernet 2. Wi-Fi 3. Connexion cellulaire Les canaux de communication fonctionnent en parallèle pour accroître la fiabilité du système. La plupart des données sont transmises via Ethernet. Connecteurs d'antenne externe Bijoutier Ailes 4G (LTE) Le système signalera toute antenne endommagée. L'antenne externe Ajax est vendue séparément. catégories de systèmes de transmission d'alarme SP2, SP5, DP3 méthode de fonctionnement du panneau de commande passage Signalisation de la sécurité S2 Garantie de substitution sécurité de l'information I2 Algorithme de chiffrement AES-128 |
| Notifications | Types de notification
Types d'événements
|
| vérification par photo | Types de vérification par photo
jusqu'à 9 secondes Par défaut Résolution photo jusqu'à 960 × 720 pixels Cela dépend du détecteur Nombre de photos dans une série de 1 à 5 photos |
| Surveillance | Protocoles pris en charge
Types d'événements
|
| Protection contre le sabotage | Alarme anti-sabotage Le système reçoit des notifications concernant les tentatives de détachement de l'appareil de la surface ou de son retrait du panneau de montage. Protection contre l'usurpation d'identité authentification de l'appareil Saut de fréquence Le hub envoie des notifications à tous les utilisateurs et à la société de sécurité en cas de brouillage ou de perte de connexion avec les appareils. Alerte brouillage Le Superior Hub G3 Jeweler analyse le niveau de bruit du canal et la qualité de la communication avec les appareils ajoutés et envoie une alerte en 30 secondes. |
| Alimentation électrique | Type d'alimentation principale Type A Plage de tension de fonctionnement de l'appareil 110–240 V, 50/60 Hz À partir de l'alimentation secteur. La consommation de courant maximale est de 1,8 A. Plage de tension de fonctionnement CC de l'appareil 10,5–15 V⎓ Fonctionnement autonome jusqu'à 60 heures Le Superior Hub Hybrid 2, équipé d'une batterie de secours de 7 Ah, peut alimenter un système de 15 appareils filaires pendant 60 heures. Les appareils sans fil fonctionnent sur batterie et ne nécessitent aucune alimentation externe. Le mode économie d'énergie de la batterie permet de prolonger l'autonomie de la batterie de secours. tension de batterie faible 11,7 V⎓ tension de récupération de batterie faible 12,7 V⎓ Tension de la batterie en fin de vie 10,5 V⎓ Le Superior MegaHub s'est éteint. tension d'ondulation crête à crête maximale de la batterie 220 mV⎓ Niveau d'énergie minimal de la batterie de secours en état chargé 100% |
| Consommation de courant | Valeur maximale à la tension nominale 220 mA Au repos à la tension nominale jusqu'à 178 mA Lorsque GSM et Ethernet sont activés. jusqu'à 170 mA Lorsque Ethernet est désactivé. 2 À partir de la batterie de secours en cas de coupure de courant. |
| Enveloppe | Dimensions 395 × 300 × 110 mm 15,55″ × 11,81″ × 4,33″ Poids À confirmer Plage de températures de fonctionnement de −25 °C à +55 °C de −13 °F à 131 °F Humidité de fonctionnement jusqu'à 95 % sans condensation Classe de protection IP40, IK06 |
| Couleur | Noir |
| Ensemble complet | Méga-hub supérieur câble d'alimentation câble de connexion de la batterie câble Ethernet Maisons E (395) kit d'installation 8 résistances de terminaison (120 Ω) Guide de démarrage rapide |
| Garantie | 24 mois |
