125733.315.BL | UNITÉ DE CONTRÔLE D'INCENDIE SANS FIL (CIE) POUR DISPOSITIFS DE PROTECTION ANTI-INTRUSION

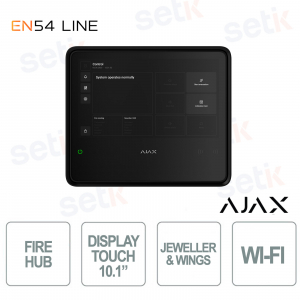

Le Ajax EN54 Fire Hub Jeweler, 125733.315.BL , est un panneau de contrôle d'alarme incendie sans fil doté d'un écran tactile de 10,1 pouces, conçu pour une gestion intégrée de la sécurité, combinant détection incendie, protection intrusion et automatisation. Conforme à la norme EN 54 et certifié pour sa fiabilité, il offre une communication sans fil jusqu'à 1 800 m, la gestion de jusqu'à 200 appareils et des notifications en temps réel via l'application Ajax. Grâce à des fonctionnalités avancées telles que la vérification visuelle des alarmes, la protection anti-sabotage et la journalisation détaillée des événements, il garantit une sécurité professionnelle et une réactivité maximale en toute situation .
Spécifications principales :
- Écran tactile IPS 10,1" (1024 × 600 px)
- Connexion sans fil jusqu'à 1 800 m
- Prend en charge jusqu'à 200 appareils
- Vérification visuelle des alarmes avec photos et vidéos
- Protection anti-sabotage intégrée
- Conforme aux normes EN 54-2, EN 54-4, EN 54-13, EN 54-21, EN 54-25
Plus de détails
✅ Capacité :
Il prend en charge jusqu'à 200 appareils Ajax, quel que soit leur ratio, avec jusqu'à 5 répéteurs, 10 sirènes et plusieurs claviers ou panneaux de contrôle. Il gère jusqu'à 100 zones incendie et peut être configuré pour des applications résidentielles, commerciales et industrielles.
✅ Communication :
Il utilise les protocoles radio Jeweller, Wings et TurboWings avec une portée allant jusqu'à 1 800 m en terrain découvert. Il inclut la transmission des mises à jour du firmware, le rechargement des erreurs et la prise en charge de la vérification des photos.
✅ Canaux de communication :
Ethernet jusqu'à 100 Mbps, Wi-Fi jusqu'à 72 Mbps, double emplacement SIM pour réseaux 2G/4G (LTE), avec commutation automatique instantanée et priorité configurable entre les canaux.
✅ Suivi :
Intégration aux applications Ajax et compatibilité avec les centres de télésurveillance via les protocoles SurGard (Contact ID) et SIA DC-09 (IP). Notifications en temps réel, historique des événements et gestion à distance.
✅ Protection anti-sabotage :
Détection de démontage, authentification de l'appareil, protection contre la contrefaçon, détection de brouillage radio et perte de communication signalées en 36 secondes.
✅ Vérification photo :
Prise en charge de la vérification visuelle des alarmes via les appareils Ajax MotionCam et les caméras compatibles, avec envoi d'images ou de clips pour une évaluation rapide de l'urgence.
✅ Écran :
Écran tactile IPS de 10,1 pouces avec résolution 1024 x 600, rétroéclairage d'une durée de vie de 50 000 heures et interface multilingue configurable. Fournit l'état du système, les notifications et un contrôle direct.
✅ Norme EN54 :
Conforme aux normes EN 54-2, EN 54-4, EN 54-13, EN 54-21 et EN 54-25, avec certifications européennes pour les systèmes professionnels de protection incendie et de sécurité avancée.
Fiche technique
125733.315.BL |
|
| Capacité | |
| Appareils | jusqu'à 200 Prend en charge les appareils Ajax de la gamme EN54, les dispositifs d'intrusion sans fil et les boutons réinitialisables pour l'activation manuelle de l'alarme incendie. Plus précisément, jusqu'à 10 sirènes ou claviers d'intrusion avec buzzer intégré et jusqu'à 5 dispositifs EN54 Fire ReX Jeweler. |
| Zones d'incendie | jusqu'à 40 Alertes incendie dans des zones distinctes. Chaque zone peut inclure plusieurs pièces. |
| NVR Ajax | jusqu'à 36 |
| Caméras Ajax | jusqu'à 224 via NVR Ajax et jusqu'à 492 autonomes |
| Caméras IP tierces | jusqu'à 10 lors de l'utilisation de RTSP via SDK jusqu'à 224 lors de l'utilisation d'ONVIF via des NVR Ajax |
| Utilisateurs | jusqu'à 200
|
| Scénarios d'automatisation | jusqu'à 64
|
| Chambres | jusqu'à 80 |
| Journal des événements | jusqu'à 5 000 événements Événements du système d'alarme incendie. Visualisables sur l'écran CIE. Les événements sont enregistrés sur la mémoire flash non volatile intégrée. jusqu'à 500 événements Alarme incendie, intrusion et autres événements système. Visualisables dans le flux d'événements des applications Ajax. |
| Communication | |
| Technologie de communication pour bijoutiers | Technologie de communication sans fil propriétaire pour transmettre des commandes, des alarmes et des événements. Caractéristiques principales :
|
| Bandes de fréquences | 866,0–866,5 MHz 868,0–868,6 MHz 868,7–869,2 MHz 905,0–926,5 MHz 915,85–926,5 MHz 921,0–922,0 MHz Cela dépend de la région de vente. |
| Puissance apparente rayonnée maximale (PAR) | jusqu'à 20 mW Contrôle automatique de l'alimentation pour réduire la consommation d'énergie et les interférences radio. |
| Modulation du signal radio | GFSK |
| Portée de communication radio | jusqu'à 1 800 m jusqu'à 5 900 pieds Entre le CIE et les appareils connectés (dans un espace ouvert). La portée maximale dépend de l'appareil connecté. |
| Communication cryptée | Toutes les données stockées et transmises sont protégées par un cryptage par blocs doté d'une clé dynamique. |
| Saut de fréquence | Pour éviter les interférences radio et le brouillage. |
| Technologie de communication Wings | Technologie de communication sans fil propriétaire pour transmettre les vérifications photo et mettre à jour le micrologiciel. Caractéristiques principales :
|
| Bandes de fréquences | 866,0–866,5 MHz 868,0–868,6 MHz 868,7–869,2 MHz 905,0–926,5 MHz 915,85–926,5 MHz 921,0–922,0 MHz Cela dépend de la région de vente. |
| Portée de communication radio | jusqu'à 1 800 m jusqu'à 5 900 pieds Entre le CIE et les appareils connectés (dans un espace ouvert). La portée maximale dépend de l'appareil connecté. |
| Communication cryptée | Toutes les données stockées et transmises sont protégées par un cryptage par blocs doté d'une clé dynamique. |
| Saut de fréquence | Pour éviter les interférences radio et le brouillage. |
| Canaux de communication | |
| Ethernet | 1 prise 8P8C Jusqu'à 100 Mbps. |
| Cellulaire | 2 emplacements micro-SIM |
| Fréquences cellulaires | 2G : GSM900/DCS1800 (B3/B8) 4G (LTE) : FDD B1/B3/B5/B7/B8/B20 |
| Wi-Fi | Module 802.11 b/g/n jusqu'à 72 Mbps. |
| Commutation automatique entre les canaux de communication | Commutation instantanée entre Ethernet, Wi-Fi et SIM. Commutation instantanée entre les réseaux 4G (LTE), 3G et 2G d'une seule carte SIM. Le changement de carte SIM prend jusqu'à 4 minutes. |
| Priorisation des canaux de communication | Ethernet Wi-Fi connexion cellulaire Les canaux de communication fonctionnent en parallèle pour augmenter la fiabilité du système. La plupart des données sont transmises via Ethernet. |
| Notifications | |
| Types de notifications pris en charge |
|
| Types d'événements |
|
| Surveillance | |
| Protocoles pris en charge |
|
| Types d'événements |
|
| Gestion du système d'alarme incendie | |
| Indication des alarmes incendie et des défauts |
|
| Contrôle d'alarme incendie |
|
| Paramètres du système d'alarme incendie | Les utilisateurs disposant des droits appropriés peuvent configurer tous les paramètres du système d'alarme incendie via le CIE. |
| Journal des événements | Stocke un journal détaillé des alarmes incendie et des événements système. Capacité : jusqu'à 5 000 événements. |
| Vérification des photos | |
| Types de vérification de photos |
|
| Délai de livraison des photos |
jusqu'à 9 s |
| Résolution photo | jusqu'à 960 × 720 pixels Cela dépend du détecteur. |
| Nombre de photos dans une série | de 1 à 5 images |
| Fonctionnalités supplémentaires | |
| Autorisation de l'utilisateur | Pour gérer le système d'alarme incendie via l'écran tactile CIE, l'utilisateur doit se connecter en saisissant un code ou en présentant un dispositif d'accès personnel. |
| Contrôle |
|
| Accès sans contact | DESFire® EV1, EV2 ISO14443-A (13,56 MHz) |
| Codes d'accès | jusqu'à 200 codes Un code par utilisateur. Définit le niveau d'accès des utilisateurs à la gestion des systèmes de sécurité et d'alarme incendie. |
| Codes de contrainte | jusqu'à 200 codes personnels Un code pour chaque utilisateur. |
| Buzzer intégré | volume d'au moins 60 dB à une distance de 1 m volume d'au moins 60 dB à une distance de 3,3 pieds Alertes sonores d'alarmes incendie. volume d'au moins 50 dB à une distance de 1 m volume d'au moins 50 dB à une distance de 3,3 pieds Alertes sonores de défauts. |
| Indication LED | rouge Pour les alarmes incendie. jaune Pour les défauts, les tests et les désactivations de l'appareil. vert Pour l'état de l'alimentation électrique. |
| Outil spécial (clé) | L'outil spécial permet de déverrouiller le boîtier et de remplacer la batterie interne, ou de démonter l'appareil du panneau de montage SmartBracket. La batterie n'est pas incluse dans le kit complet CIE. |
| Afficher | |
| Diagonale | 10,1" |
| Type de matrice | IPS |
| Résolution | 1024 × 600 px |
| Capteur | capacitif |
| Paramètres de rétroéclairage | Réglable manuellement dans les paramètres à l'écran du CIE |
| Durée de vie du rétroéclairage | 50 000 heures Garantie à 80% de luminosité |
| Apparence de l'interface utilisateur |
|
| Langue de l'interface | Configurable via l'écran tactile CIE ou dans les paramètres CIE des applications Ajax |
| Sorties | |
| Sortie 1 | Sortie relais pour alerter la société de surveillance en cas de défaut du système. Le contact est normalement fermé (NF) par défaut. |
| Sortie 2 | Sortie relais pour alerter la centrale de télésurveillance en cas d'alarme incendie. Le contact est normalement ouvert (NO) par défaut. |
| Mode de fonctionnement | bistable |
| Alimentation externe | 10–30 V⎓ Le relais n'alimente pas les appareils connectés. |
| Consommation d'énergie | jusqu'à 60 W En mode veille. |
| Charge résistive maximale | jusqu'à 2 A à 30 V⎓ |
| Charge inductive/capacitive maximale | jusqu'à 2 A à 30 V⎓ |
| Recommandations d'installation | |
| L'appareil est conçu pour une utilisation en intérieur uniquement. Utilisez GlandBox si les câbles d’alimentation et de signal ne sont pas acheminés à l’intérieur du mur. La tension de fonctionnement de l'appareil est de 110–240 V~. |
|
| Protection contre le sabotage | |
| Bouton d'autoprotection | Notifications de défaut lors des tentatives de détachement de l'appareil de la surface ou de retrait du panneau de montage. |
| Protection contre l'usurpation d'identité | authentification de l'appareil |
| Détection de perte de connexion | après 36 s Le temps de détection dépend des paramètres du bijoutier. |
| Alimentation électrique | |
| Externe | 110–240 V, 50/60 Hz Jusqu'à 0,48 A de consommation électrique sur secteur. |
| Interne | 7,4 V⎓, 5 Ah/10 Ah Sur batterie Li-ion rechargeable non incluse dans le set complet : Batterie Interne EN54 (24h) ou Batterie Interne EN54 (72h). |
| Fonctionnement autonome | |
| Sur batterie interne | jusqu'à 24 heures Batterie interne EN54 (24 h) non incluse dans le kit complet. L'autonomie est basée sur l'activation de l'écran uniquement par contact, via les réseaux Wi-Fi, Ethernet et cellulaire (LTE). jusqu'à 72 heures Batterie interne EN54 (72 h) non incluse dans le kit complet. L'autonomie est basée sur l'activation de l'écran uniquement par contact, via les réseaux Wi-Fi, Ethernet et cellulaire (LTE). |
| Enceinte | |
| Dimensions | 263 × 223 × 54 mm 10,35" × 8,78" × 2,11" |
| Poids | 1 526 g 3,36 livres |
| Plage de température de fonctionnement | de -10 °C à +40 °C de -10 °C à 40 °C |
| Humidité de fonctionnement | jusqu'à 75 % sans condensation |
| Classe de protection | IP20 |
| Indice d'inflammabilité | UL 94 V-0 |
| Couleur | Noir |
| Ensemble complet | EN54 Fire Hub Bijoutier Panneau de montage SmartBracket Kit d'installation câble Ethernet Outil spécial (clé) Guide de démarrage rapide |
| Garantie | 24 mois |
