124591.280.BL1 | MODULE SANS FIL À DEUX ENTRÉES ET DEUX SORTIES


Ajax

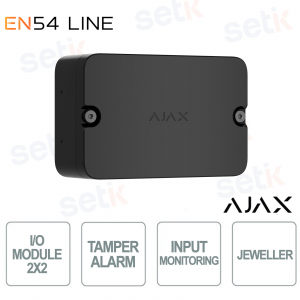

Le module sans fil Ajax EN54 I/O (2X2) Jeweller, 124591.280.BL1 , noir, permet l'intégration rapide et sécurisée d'appareils tiers dans un système d'alarme incendie Ajax, tels que l'éclairage de secours, les serrures électriques ou les systèmes de ventilation. Doté de deux entrées et de deux sorties, il prend en charge le protocole Jeweller pour une communication stable jusqu'à 1 700 m, fonctionne sur piles internes pendant 5 ans et se configure en quelques minutes via l'application Ajax.

Spécifications principales :

- 2 entrées et 2 sorties configurables via l'application

- Communication radio bijoutier jusqu'à 1 700 m

- Compatibilité avec les appareils NC, NO, EOL, 2EOL et 3EOL

- Autonomie de la batterie jusqu'à 5 ans, aucune alimentation externe requise

- Conforme aux normes EN 54-18 et EN 54-25

- Installation facile avec numérisation QR et câbles à profil haut ou bas

Plus de détails

✅ Communication :
Le module utilise le protocole radio Jeweller pour transmettre des données de manière fiable et sécurisée jusqu'à 1 700 m en terrain découvert . La communication avec le panneau de contrôle (CIE) est bidirectionnelle, prend en charge la connexion aux répéteurs Ajax (en option) et adopte une gestion intelligente du signal : réglage automatique de la puissance , commutation de fréquence et détection immédiate des pertes de connexion.
✅ Entrées :
Le module est équipé de deux entrées indépendantes , compatibles avec les contacts NF, NO, EOL, 2 EOL et 3 EOL , pour la connexion d'appareils externes tels que des détecteurs, des boutons, des capteurs ou des commandes d'urgence. Chaque entrée permet la sélection d'événements personnalisés et se configure en quelques minutes via l'application Ajax .
✅ Sorties :
Les deux sorties relais isolées galvaniquement peuvent être configurées pour contrôler des appareils tiers (par exemple, éclairage de secours, sirènes, serrures électriques, systèmes CVC ). L'activation des sorties peut être automatique en cas d'alarme ou gérée manuellement via l'application Ajax.
✅ Protection anti-sabotage :
Le module est protégé par un boîtier inviolable et un boîtier dédié pour protéger la carte lors de l'installation. Les câbles peuvent être acheminés par le haut ou par le bas pour une installation propre, tandis que la batterie interne offre jusqu'à 5 ans d'autonomie , avec un remplacement facile et des notifications dans l'application en cas de batterie faible .
✅ Norme EN54 :
L'appareil est entièrement conforme aux normes EN 54-18 (modules d'entrée/sortie) et EN 54-25 (radiocommunication) . Il est ainsi certifié pour une utilisation dans les systèmes professionnels de protection incendie en milieu civil, industriel et public, garantissant une fiabilité réglementaire totale .

Fiche technique

124591.280.BL1
Capacité
Communication
Technologie de communication pour bijoutiers Technologie de communication sans fil propriétaire pour transmettre des commandes, des alarmes et des événements.
Caractéristiques principales :
  • Communication bidirectionnelle
  • Protection avancée contre le sabotage
  • Cryptage par blocs avec une clé dynamique
  • Notifications instantanées
  • Contrôle et configuration à distance dans les applications Ajax
Bandes de fréquences 866,0–866,5 MHz
868,0–868,6 MHz
868,7–869,2 MHz
905,0–926,5 MHz
915,85–926,5 MHz
921,0–922,0 MHz
Cela dépend de la région de vente.
Puissance apparente rayonnée maximale (PAR) jusqu'à 20 mW
Contrôle automatique de l'alimentation pour réduire la consommation d'énergie et les interférences radio.
Modulation du signal radio GFSK
Portée de communication radio jusqu'à 1 700 m
jusqu'à 5 550 pieds
Entre l'appareil et l'équipement de contrôle et de signalisation (CIE) ou un prolongateur de portée dans un espace ouvert.
Communication cryptée Toutes les données stockées et transmises sont protégées par un cryptage par blocs doté d'une clé dynamique.
Saut de fréquence Pour éviter les interférences radio et le brouillage.
Entrées
Nombre de lignes d'entrée pour les appareils tiers 2
Bornes d'entrée Entrée 1, Entrée 2 — entrées pour connecter des appareils filaires tiers
Blindage — entrée commune pour connecter les blindages des câbles qui connectent les appareils câblés tiers
Type de connexion NON, NC, EOL, 2EOL, 3EOL
Résistance EOL Résistances de 0,47 kΩ, 1,2 kΩ, 2,7 kΩ et 6,2 kΩ
Quatre résistances pour chaque entrée sont incluses dans l'ensemble complet.
Durée de la connexion filaire aux appareils tiers jusqu'à 100 m
jusqu'à 325 pieds
Lorsque le câble résistant au feu 2×1,5 mm2 (16 AWG) est utilisé.
Section transversale du câble 0,4–2,5 mm² (21–13 AWG)
Sorties
Nombre de lignes d'entrée pour les appareils tiers 2
Bornes de sortie Sortie 1, Sortie 2 — sorties relais pour connecter des appareils filaires tiers.
Plage de fonctionnement CA 10—250 V~, 5 mA à 10 A (charge résistive)
Plage de fonctionnement CC 10—30 V⎓, 5 mA à 5 A (charge résistive)
Section transversale du câble 0,4–2,5 mm² (21–13 AWG)
Mode de fonctionnement impulsion
bistable
Durée d'impulsion de 1 s à 1 h 30 min
La durée d'impulsion peut être configurée pour le mode d'impulsion dans les applications Ajax séparément pour chaque relais.
Caractéristiques principales
Types d'événements Une application Ajax spécifie les types d'événements pour les entrées d'appareils filaires. Le type sélectionné détermine le texte des notifications d'alarme et des événements de l'appareil connecté, ainsi que les codes d'événement transmis au CMS. Un PRO ou un utilisateur disposant de droits d'administrateur peut configurer le type d'événement dans une application Ajax.
Scénarios d'automatisation Les scénarios peuvent être configurés dans les applications Ajax séparément pour chaque relais.
Mode de sécurité intégrée Si le module est hors ligne, déchargé ou présente des problèmes matériels, il active automatiquement les appareils connectés.
Recommandations d'installation L'appareil est conçu pour une utilisation en intérieur uniquement.
Protection contre le sabotage
Bouton d'autoprotection Notifications de tentatives de détachement du module de la surface ou d'ouverture du couvercle avant.
Protection contre l'usurpation d'identité authentification de l'appareil
Détection de perte de connexion après 36 s
Le temps de détection dépend des paramètres du bijoutier
Surveillance des entrées détection de perte de connexion filaire, de courts-circuits et de dysfonctionnements lorsque la connexion EOL, 2EOL ou 3EOL est utilisée
Cela dépend du type de connexion.
Alimentation électrique
Batterie 2 × CR123A
Préinstallé
Durée de vie calculée de la batterie jusqu'à 5 ans
Enceinte
Dimensions 116 × 180 × 62 mm
4,57" × 7,09" × 2,44"
Poids 547 g
19,3 oz
Plage de température de fonctionnement de 0 °C à +50 °C
de 0 °C à 50 °C
Humidité de fonctionnement jusqu'à 80%
Classe de protection IP21C
Indice d'inflammabilité UL 94 V-0
Couleur Noir
Ensemble complet Module d'E/S EN54 (2X2) Jeweller
2 piles CR123A (préinstallées)
Kit d'installation
2 × jeu de 4 résistances EOL
Guide de démarrage rapide
Garantie 24 mois
