Module d'intégration pour dispositif antivol filaire Ajax Superior Transmitter Fiber 143643.182.NC1

Module d'intégration pour dispositif antivol filaire Ajax Superior Transmitter Fiber 143643.182.NC1

 
NOUVEAUTÉ

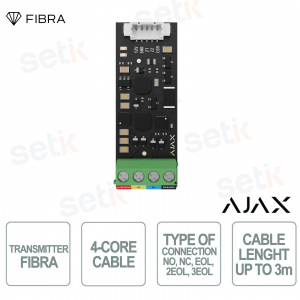

143643.182.NC1 # 143643 | L'émetteur Ajax Superior Fibra est un module filaire professionnel conçu pour intégrer des appareils tiers à un système Ajax via la technologie Fibra . Il prend en charge les connexions NC, NO, EOL, 2EOL et 3EOL , les modes impulsionnel et bistable, ainsi que des fonctions dédiées aux volets roulants et au KeyArm . Il offre une communication filaire jusqu'à 2 000 m , la configuration et le contrôle via l' application Ajax , la protection anti-sabotage et le chiffrement des données. Son format compact, son installation rapide et sa compatibilité avec plus de 10 types d'événements en font la solution idéale pour moderniser les systèmes filaires existants avec des fonctions Ajax avancées.

Fiche technique

Référence: 143643.182.NC1

Marque: Ajax Systems

EAN: 4823114079580

Manufacturer Object ( [id] => 31 [name] => Ajax Systems [description] =>

Née en 2011, Ajax System réalise systèmes d’alarme et antiincendie sans fils avec technologie wireless JEWELLER qui permet de monitorer de manière sécure tous les dispositifs de réseau branchés. Ajax System offre solutions pour la maison, le bureau et les activités commerciales, gérables par App, toujours mis à jour et compatibles avec systèmes iOS et Android. Les dispositifs Ajax System sont faciles à installer, en effet il faut seulement 15 secondes pour brancher la centrale aux capteurs. De plus ils sont intégrables avec caméras de vidéosurveillance, présentent une marge de faute presque nulle et, en cas de danger, en moins de 150 millisecondes ils envoient une notification (sms, push ou appel).

[short_description] =>

Ajax SystemsAjax Systems

Les systèmes d’alarme Ajax System utilisent la technologie wireless de dernière génération qui rende tous les produits fiables et toujours connectés. Au-delà des performances excellentes, les systèmes Ajax System se distinguent pour le design moderne et élégant.

[id_address] => [date_add] => 2019-01-15 15:51:16 [date_upd] => 2026-03-03 17:54:49 [link_rewrite] => ajax-systems [meta_title] => Systèmes d’alarme et antiincendie de dernière génération - Ajax System [meta_keywords] => systèmes d’alarme,systèmes Ajax,systèmes antiincendie,systèmes antiincendie sans fils ,systèmes d’alarme Ajax [meta_description] => Les systèmes d’alarme Ajax System sont dispositifs wireless fiables et innovants, ils ne produisent pas alarmes fausses et sont installés en 15 secondes. Découvrez-les sur Setik.biz! [active] => 1 [webserviceParameters:protected] => Array ( [fields] => Array ( [active] => Array ( ) [link_rewrite] => Array ( [getter] => getLink [setter] => ) ) [associations] => Array ( [addresses] => Array ( [resource] => address [setter] => [fields] => Array ( [id] => Array ( [xlink_resource] => addresses ) ) ) ) ) [id_lang:protected] => 2 [id_shop:protected] => 1 [id_shop_list] => Array ( ) [get_shop_from_context:protected] => 1 [table:protected] => manufacturer [identifier:protected] => id_manufacturer [fieldsRequired:protected] => Array ( [0] => name ) [fieldsSize:protected] => Array ( [name] => 64 ) [fieldsValidate:protected] => Array ( [name] => isCatalogName ) [fieldsRequiredLang:protected] => Array ( ) [fieldsSizeLang:protected] => Array ( [meta_title] => 255 [meta_description] => 512 ) [fieldsValidateLang:protected] => Array ( [description] => isCleanHtml [short_description] => isCleanHtml [meta_title] => isGenericName [meta_description] => isGenericName [meta_keywords] => isGenericName ) [tables:protected] => Array ( ) [image_dir:protected] => /var/www/html/img/m/ [image_format:protected] => jpg [translator:protected] => [def:protected] => Array ( [table] => manufacturer [primary] => id_manufacturer [multilang] => 1 [fields] => Array ( [name] => Array ( [type] => 3 [validate] => isCatalogName [required] => 1 [size] => 64 ) [active] => Array ( [type] => 2 ) [date_add] => Array ( [type] => 5 ) [date_upd] => Array ( [type] => 5 ) [description] => Array ( [type] => 6 [lang] => 1 [validate] => isCleanHtml ) [short_description] => Array ( [type] => 6 [lang] => 1 [validate] => isCleanHtml ) [meta_title] => Array ( [type] => 3 [lang] => 1 [validate] => isGenericName [size] => 255 ) [meta_description] => Array ( [type] => 3 [lang] => 1 [validate] => isGenericName [size] => 512 ) [meta_keywords] => Array ( [type] => 3 [lang] => 1 [validate] => isGenericName ) ) [classname] => Manufacturer [associations] => Array ( [l] => Array ( [type] => 2 [field] => id_manufacturer [foreign_field] => id_manufacturer ) ) ) [update_fields:protected] => [force_id] => ) 1
CHERCHE INSTALLATEUR

143643.182.NC1 | MODULE FILAIRE POUR L'INTÉGRATION D'UN PÉRIPHÉRIQUE TIERS AU SYSTÈME AJAX


Ajax

L' émetteur Ajax Superior Fibra 143643.182.NC1 est un module filaire professionnel conçu pour intégrer un appareil tiers à un système Ajax, étendant ainsi les installations existantes grâce aux fonctionnalités avancées de la plateforme. Il prend en charge les connexions NC, NO, EOL, 2EOL et 3EOL , les modes impulsionnel et bistable, la gestion des volets roulants et la fonction KeyArm. Il utilise la technologie Fibra avec une communication filaire jusqu'à 2 000 m , une transmission de données cryptée, une protection contre la sabotage et une configuration via l' application Ajax . Il offre également 2 zones , plus de 10 types d'événements et une puissance de sortie jusqu'à 15 V/50 mA pour l'appareil connecté.

Caractéristiques principales :

  • Technologie : Fibre optique câblée
  • Zones : 2
  • Connexions : NC, NO, EOL, 2EOL, 3EOL
  • Portée : jusqu'à 2 000 m
  • Gestion : application Ajax
  • Sécurité : Cryptage et anti-sabotage
  • Événements : plus de 10 types

Plus de détails

✅ Communication par fibre optique :
Elle utilise la technologie filaire Ajax Fibre avec communication bidirectionnelle et données cryptées entre le module et le concentrateur, atteignant une distance allant jusqu'à 2 000 mètres et permettant une surveillance régulière de l'état du dispositif intégré.
✅ Connexion des appareils filaires :
Il vous permet d'intégrer un appareil câblé tiers au système Ajax, offrant 2 zones et prenant en charge plus de 10 types d'événements , les modes impulsionnel et bistable, les volets roulants et la fonction KeyArm.
✅ Protection anti-sabotage :
 Il intègre des systèmes de sécurité contre l'usurpation d'identité, les courts-circuits et les tentatives de sabotage , avec une authentification Superior Transmitter Fiber et une prise en charge EOL pour détecter les altérations du dispositif câblé connecté.
✅ Alimentation électrique :
 Il est alimenté directement par la ligne fibre optique avec une tension de 7 à 30 V , tandis que pour l'appareil câblé connecté, il a une sortie de 10,5 à 15 V jusqu'à 50 mA , simplifiant ainsi l'alimentation électrique de l'installation.
✅ Compatibilité :
Il prend en charge les configurations de connexion NC, NO, EOL, 2EOL et 3EOL , offrant une grande flexibilité dans l'intégration de détecteurs et d'appareils câblés tiers dans un système Ajax compatible .

Fiche technique

143643.182.NC1
Compatibilité
Modèles de moyeux compatibles Hub hybride supérieur (2G)
Hub hybride supérieur (4G)
Communication avec le hub
technologie de communication par fibre optique Technologie de communication filaire propriétaire.
La fibre optique allie la fiabilité des câbles à la liberté de la connexion radio.
Caractéristiques principales :
  • Communication bidirectionnelle.
  • Systèmes anti-sabotage avancés
  • Chiffrement par blocs avec clé dynamique
  • Notifications instantanées
  • Configuration à distance dans les applications Ajax
Connexion de ligne câble à 4 conducteurs
Connexion à n'importe quel point de la ligne de fibre optique
L'émetteur Superior Transmitter Fibra peut être installé après un concentrateur, un détecteur, un clavier ou une sirène.
longueur de la ligne de fibre jusqu'à 2 000 m / jusqu'à 6 600 pieds
Lors de l'utilisation de la paire torsadée U/UTP cat.5.
Communication cryptée Toutes les données stockées et transmises sont protégées par un chiffrement par blocs utilisant une clé dynamique.
Connexion des appareils filaires
Configurations prises en charge
  • volet roulant
  • altérer
  • appareil filaire avec 9 types d'événements
Broches du connecteur
  • 12 V — sortie d'alimentation pour un détecteur filaire
  • GND — sol
  • Z1–Z2 — entrées pour le raccordement d'un détecteur filaire
  • COM — entrée commune pour la connexion des contacts de signal d'un détecteur filaire
L'émetteur supérieur Fibra possède 2 entrées (Z1 et Z2) pour connecter le détecteur filaire en utilisant le schéma AATT (c'est-à-dire Alarme Alarme Sabotage Sabotage).
Type de connexion NON, NC, EOL, 2EOL, 3EOL
Avec une résistance totale EOL de 1 kΩ à 40 kΩ par incréments de 100 Ω.
longueur du câble jusqu'à 3 m
Lors de l'utilisation d'un câble de signal avec un conducteur en cuivre de 0,22 mm²
Mode de fonctionnement impulsion, bistable
Type d'événement 9 types d'événements pour chaque zone câblée
  • Intrusion
  • Feu
  • Alarme auxiliaire
  • Bouton panique
  • Alarme à gaz
  • Alarme anti-sabotage
  • Mauvais fonctionnement
  • Fuite
  • Coutume
Modifié par PRO ou par un utilisateur disposant de droits d'administrateur dans l'application Ajax.
Recommandations L'émetteur Superior Transmitter Fibra doit être installé à l'intérieur du boîtier du détecteur filaire. Le module nécessite un espace aux dimensions minimales suivantes : 40 × 15 × 12,2 mm (1,57″ × 0,59″ × 0,48″).
Protection contre le sabotage
Protection contre l'usurpation d'identité authentification de l'appareil
Détection instantanée des dommages à la ligne Valable pour les connexions EOL, 2EOL ou 3EOL
Détection des pertes de communication après 36 s
Entre le hub et l'émetteur supérieur Fibra, il est possible de modifier ce paramètre dans les réglages du hub.
Alimentation électrique
Ligne de fibre À confirmer
Le hub alimente le module
Sortie vers l'appareil câblé connecté 10,5–15 V⎓, jusqu'à 50 mA (consommation de courant maximale totale)
Une ligne d'alimentation électrique provenant de la fibre optique de l'émetteur supérieur.
Enceinte
Dimensions 40 × 15 × 12,2 mm
1,57″ × 0,59″ × 0,48″
Poids 6 g
0,21 oz
Plage de températures de fonctionnement de −25 °C à +50 °C
de −13 °F à +122 °F
Humidité de fonctionnement jusqu'à 75%
protection contre les chocs électriques Classe II
Ensemble complet Émetteur à fibre optique supérieur
Câble accessoire à 5 broches
Guide de démarrage rapide
Garantie 24 mois
