Module d'extension 8 zones avec bus RS-485 PGM 4 ports et sortie AUX pour systèmes d'intrusion - Hikvision
DS-PM501Z8T4 - Ce module d'extension est une solution avancée pour les systèmes de sécurité filaires. Il est conçu pour étendre les fonctionnalités des centrales d'alarme grâce à ses 8 entrées de zone pour la détection d'intrusion et ses 4 sorties PGM programmables , offrant ainsi une gestion flexible du système. Il intègre un extendeur de bus RS-485 semi-duplex permettant d'étendre la communication sur de longues distances, ainsi qu'une sortie AUX 12 V pour l'alimentation des capteurs . Compatible avec une large gamme de détecteurs filaires tiers, il garantit une installation simple et une grande fiabilité pour les applications professionnelles en intérieur. Hikvision

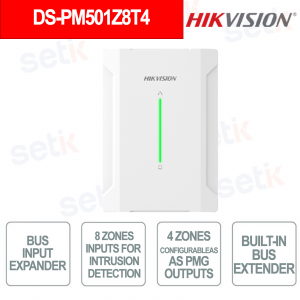

DS-PM501Z8T4 – MODULE D'EXTENSION

Le module d'extension Hikvision DS-PM501Z8T4 est conçu pour optimiser les systèmes de détection d'intrusion grâce à ses 8 entrées de zone et ses 4 sorties PGM programmables , offrant ainsi une flexibilité maximale dans la gestion du système. Il intègre un bus RS-485 semi-duplex avec fonction d'extension de bus pour étendre la communication sur de longues distances, ainsi qu'une sortie AUX 12 V pour l'alimentation de capteurs jusqu'à 500 mA . Compatible avec de nombreux détecteurs filaires tiers, il garantit des performances fiables et une installation aisée dans les environnements intérieurs professionnels.
Caractéristiques principales :
- 8 entrées de zone pour une détection d'intrusion haute fiabilité
- 4 sorties PGM programmables pour l'automatisation et la commande des appareils
- Bus RS-485 avec fonction d'extension pour l'extension de communication
- Sortie AUX 12 V 500 mA pour l'alimentation des détecteurs
- Compatibilité avec les capteurs filaires tiers
- Installation murale et utilisation professionnelle en intérieur
Plus de détails
Il dispose de 4 sorties PGM programmables (Z5–Z8) qui permettent le contrôle de dispositifs externes et d'automatisations , offrant une flexibilité opérationnelle et une personnalisation avancée du système.
Fiche technique
| DS-PM501Z8T4 | |
| Entrées (Zones) | |
| Zones max. | 8 |
| Zones à bord | 8 |
| Sorties | |
| Sorties maximales | 4 |
| Sorties PGM intégrées | 4 (Z5~Z8 programmable) |
|
Interconnexion des bus |
|
| prolongateur de bus | Oui |
| Technologie des bus | RS-485 semi-duplex |
| Câblage de bus | Câble d'alarme à 4 conducteurs (au moins 2 × 0,5 mm² + 2 × 0,22 mm²) |
| Alimentation électrique - généralités | |
| Tension d'entrée | Alimentation nominale 12 V CC (9 à 16 V CC), par bus |
| Courant de repos | 80 mA à 12 V CC |
| Courant max. | 150 mA à 12 V CC |
| Alimentation - sortie d'alimentation auxiliaire | |
| Capacité de production | 12 V CC nominal (9 à 16 V CC), 500 mA |
| Protection de sortie | PPTC 500 mA |
| Sortie PGM | |
| Capacité de production | 0 VDC avec commutation (sortie NPN) |
| Courant max. | 200 mA par sortie |
| Environnement | |
| Température de fonctionnement | -10 °C à 50 °C (14 °F à 122 °F), usage intérieur uniquement |
| température de stockage | -20°C à 60°C (-4°F à 140°F) |
| Humidité relative | 10 % à 90 % sans condensation |
| Physique | |
| Dimensions (L × H × P) | 110 × 155 × 31 mm |
| Poids | 225 g |
| inviolable | Avant et arrière |
| Méthode d'installation | Support mural |
| Conformité | |
| Conformité électrique | CE, CB |
| EN 50131 | Niveau de sécurité 2, classe environnementale II |
