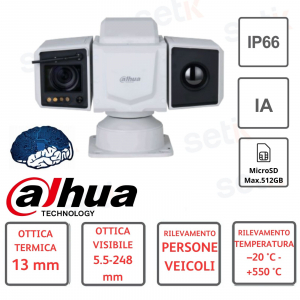

Caméra thermique Pan & Tilt - Double optique - Détecte la température

Thermique

Type de détecteur

Détecteur de plan focal non refroidi à l'oxyde de vanadium

Pixels efficaces

400(H)×300(V)

Pas de pixels

17 μm

Gamme spectrale

8 μm–14 μm

Sensibilité (NETD)

≤35 mK (@f/1.0)

Distance focale

7,5 mm ; 13 mm ; 25 mm ; M25 mm ; 50 millimètres

Champ de vision

7,5 mm : H : 51,2° ;V : 38,4°

13 mm : H : 30,4°;V : 22,5°

25 mm/M25 mm : H : 15,49° ; V : 11,65°

50 mm : 7,78°;V : 5,84°

Contrôle de la concentration thermique

7,5 mm : athermalisé

13 mm : athermalisé

25 mm : athermalisé

M25 mm : Auto/Semi-Auto/Manuel

50 mm : athermalisé

Distance de mise au point rapprochée

7,5 mm : 0,9 m (2,95 pieds)

13 mm : 2,5 m (8,2 pi)

25 mm : 9,2 m (30,18 pieds)

M25 mm : 0,5 m (1,64 pi)

50 mm : 37 m (121,39 pi)

Distance de détection ?

7,5 mm : Véhicule : 678 m (2 224,41 pi) ;

Humain : 220 m (721,78 pi)

13 mm : Véhicule : 1 176 m (3 858,27 pi) ;

Humain : 382 m (1 253,28 pi)

25 mm/M25 mm : Véhicule : 2 262 m (7 421,26 pi) ;

Humain : 735 m (2 411,42 pi)

50 mm : Véhicule : 4 525 m (14 845,80 pi) ;

Humain : 1 470 m (4 822,83 pi)

Distance de reconnaissance ?

7,5 mm : Véhicule : 166 m (544,62 pi) ;

Humain : 57 m (187 pi)

13 mm : Véhicule : 288 m (944,88 pi) ;

Humain : 98 m (321,52 pi)

25 mm/M25 mm : Véhicule : 555 m (1 820,87 pi) ;

Humain : 189 m (620,08 pi)

50 mm : Véhicule : 1 110 m (3 641,73 pi) ;

Humain : 378 m (1 240,16 pi)

Distance d'identification ?

7,5 mm : Véhicule : 84 m (275,59 pi) ;

Humain : 28 m (91,9 pi)

13 mm : Véhicule : 146 m (497,00 pi) ;

Humain : 49 m (160,76 pi)

25 mm/M25 mm : Véhicule : 280 m (918,64 pi) ;

Humain : 95 m (311,68 pi)

50 mm : Véhicule : 560 m (1 837,27 pi) ;

Humain : 189 m (620,08 pi)

Note:

?Distance de détection : détecte les objets, mais ne peut pas reconnaître leurs caractéristiques (les objets doivent couvrir plus de 3,6 pixels de l'image).

?Distance de reconnaissance : classe les objets en catégories générales, telles que l'humain, le véhicule (l'objet doit couvrir plus de 14 pixels de l'image).

?Distance d'identification : classe les objets en catégories spécifiques en fonction de leurs caractéristiques, telles que camion d'ingénierie, voiture (l'objet doit couvrir plus de 28 pixels de l'image).

Amélioration des détails numériques (DDE)

Oui

Stabilisation d'image thermique

Stabilisation électronique de l'image (EIS)

Zoom numérique

19 niveaux

CAG thermique

Automatique/Manuel

Réduction du bruit thermique

Réduction du bruit 2D/Réduction du bruit 3D

Retournement d'image

180°

Palettes de couleurs

18 (blanc chaud/noir chaud/fusion/arc-en-ciel/automne doré/midi/rouge fer/ambre/jade/coucher de soleil/feu de glace/peinture/grenade/émeraude/printemps/été/automne/hiver)

Plage de mesure de la température

Mode basse température : –20 °C à +150 °C (–4 °F à +302 °F)

Mode haute température : 0 °C à +550 °C (+32 °F à +1022 °F)

Mode automatique : –20 °C à +550 °C (–4 °F à +1 022 °F)

Précision de la mesure de la température

Maximale (±2 °C, ±2 %) ;

Température de fonctionnement : –20 °C (–4°F) à

+60 °C (+302 °F)

Mode de mesure de la température

Places : 12

Ligne : 12

Superficie : 12

Prend en charge 12 règles simultanément

Visible

Capteur d'image

CMOS 1/1,8"

Résolution maximale

2688(H)×1520(V)

Pixels

4 MP

Définition horizontale

≥1200 TVL

Éclairage minimum

Couleur : 0,001 lux à F1,4

Noir et blanc : 0,0001 lux à F1,4

0 lux (IR activé)

CAG visible

Automatique/Manuel

Réduction visible du bruit

Réduction du bruit 2D/Réduction du bruit 3D

Rapport signal/bruit

>55dB

Balance des blancs

Voiture; manuel; intérieur; Extérieur; suivi; lampe au sodium; lampadaire; naturel

Désembuage

Désembuage optique

Vitesse d'obturation électronique

1 s–1/30 000 s (auto/manuel)

BLC

Oui

WDR

Oui

HLC

Oui

Jour Nuit

Voiture (ICR); Couleur; N/B

Contrôle de l'iris

Voiture

Retournement d'image

180°

La compensation d'exposition

Oui

Contrôle de la mise au point visible

Auto/semi-automatique/manuel

Distance focale

5,5 mm à 248 mm

Champ de vision

H : 67,5°–1,9°

V : 39,4°–1,1°

Distance de mise au point rapprochée

0,5 m à 2 m (1,64 pi à 6,56 pi)

Contrôle marche/arrêt de l'éclairage

Automatique/Manuel

Distance d'éclairage

100 m (328,08 pieds , IR )

50 m (164,04 pi , lumière blanche )

Audio et vidéo

Compression de vidéo

H.265 ; H.264M ; H.264H ; H.264B

Résolution

Thermique:

Flux principal : 1 280 × 1 024 ; 1280 × 960 ; 1280 × 720 ; 400×300 ; 1280 × 1024 (par défaut)

Sous-flux : 640 × 512 ; 640 × 480 ; 400×300 ; 400 × 300 (par défaut)

Visible:

Flux principal : 2 688 × 1 520 ; 2560 × 1440 ; 1920 × 1080 ; 1280 × 720 ; 704 × 576 ; 352 × 288 ; 2688 × 1520 (par défaut)

Sous-flux : 1 280 × 720 ; 704 × 576 ; 352 × 288 ; 352 × 288 (par défaut)

Frame rate vidéo

Thermique (50 Hz) :

Flux principal : 1 ips – 25 ips, 25 ips par défaut

Flux secondaire : 1 ips – 25 ips, 15 ips par défaut

Visible (50 Hz) :

Flux principal : 1 ips – 25 ips, 25 ips par défaut

Flux secondaire : 1 ips – 25 ips, 15 ips par défaut

Thermique (60 Hz) :

Flux principal : 1 ips – 30 ips, 30 ips par défaut

Flux secondaire : 1 ips à 30 ips, 15 ips par défaut

Visible (60 Hz) :

Flux principal : 1 ips – 30 ips, 30 ips par défaut

Flux secondaire : 1 ips à 30 ips, 15 ips par défaut

Compression audio

G.711a ; G.711mu ; PCM

Format d'encodage d'image

JPEG

PTZ

Plage de panoramique/inclinaison

Panoramique : 0° à 360° sans fin

Inclinaison : –90° à +90°

Vitesse de contrôle manuel

Panoramique : 0,1°/s –100°/s

Inclinaison : 0,1°/s –80°/s

Vitesse prédéfinie

Panoramique : 0,1°/s –100°/s

Inclinaison : 0,1°/s –80°/s

Préconfigurations

300

Visites

8 (jusqu'à 32 préréglages par tour)

Motifs

5

Analyse

5

Mémoire hors tension

Oui

Masquage de confidentialité

4 blocs

Mouvement au ralenti

Préconfigurations; modèles de voitures; visites en voiture; Poêle; balayage progressif

Fonction

Audio bidirectionnel

Oui

Protocole réseau

HTTP ; HTTPS ; TCP ; ARP ; RTSP ; RTP ; UDP ; RTCP ; SMTP ;

FTP ; DHCP ; DNS ; DDNS ; PPPOÉ ; IPv4/v6 ; SNMP ; QoS ;

UPnP ; NTP ; Multidiffusion ; SFTP ; 802.1x

Région d'intérêt (RoI)

Oui

Stockage

Carte Micro SD

Carte Micro SD (Max.)

512 Go

Interopérabilité

ONVIF ; CGI ; SDK Dahua

Navigateurs

IE : IE8 et versions ultérieures (comprend le navigateur 360 et le navigateur sogou)

Chrome : 42 et versions antérieures

Firefox : 42 et versions antérieures

Utilisateur/Hôte

Jusqu'à 12 (bande passante totale : 64 Mo)

Sécurité

Nom d'utilisateur et mot de passe autorisés ; adresse MAC ci-jointe ; HTTPS crypté ; IEEE 802.1x ; accès réseau contrôlé

Gestion des utilisateurs

Jusqu'à 20 utilisateurs ; prend en charge les autorisations utilisateur à plusieurs niveaux (2 niveaux) : groupe de gestion et groupe d'utilisateurs

Détection de dysfonctionnement

Détection de déconnexion du réseau ; Détection des conflits IP ; détection de l'état de la carte mémoire ; détection d'espace mémoire

PÉPIN

Oui (l'intelligence s'éteint automatiquement lorsque PIP est activé)

Intelligence

Détection de chaleur

Oui

Trace de point froid/chaud

Oui

IVS (Protection périmétrique)

Oui. Prend en charge les fils-pièges et les intrusions.

Distinction cible

Classification humain/véhicule

Port

Sortie analogique

1 × sortie CVBS ; BNC portative

Port réseau

1 × RJ-45 (10/100 Base-T)

Entrée d'alarme

2

Sortie d'alarme

2

Entrée audio

1

Sortie audio

1

RS-485

1

Pouvoir

Source de courant

Tension d'entrée large 10–36 VCC

Consommation d'énergie

Basic : 30 W (éclairage éteint, chauffage éteint)

Max : 43 W (éclairage allumé, chauffage éteint) ;

50 W (éclairage allumé, chauffage allumé)

Environnement

Température de fonctionnement

–40 °C à +70 °C (–40 °F à +158 °F)

humidité d'exploitation

≤95%

Températures de stockage

–40 °C à +80 °C (–40 °F à +176 °F)

Caractéristiques physiques

protection

IP66

Fiabilité

Protection contre les surtensions : 6 kV

Décharge d'air : 15 kV

Décharge par contact : 8 kV

Structure

dimensions du produit

231,3 mm × 389,7 mm × 276,9 mm (9,11" × 15,34" × 10,9") (L × l × H)

Dimensions de l'emballage

485 mm × 360 mm × 390 mm (19,09" × 14,17" × 15,35") (L × L × H)

Poids net

≤9 kg (19,84 livres)

Poids brut

≤12 kg (26,46 lb)

Distance de mesure de la température

Distance focale

Distance minimale

Distance maximale

9 millimètres

1 m (3,28 pi)

6,5 m (21,33 pi)

13 millimètres

2 m (6,56 pi)

10 m (32,81 pi)

25 mm

4 m (13,12 pi)

20 m (65,62 pi)

M25mm

4 m (13,12 pi)

21 m (68,90 pi)

50 millimètres

9 m (29,53 pi)

45 m (147,64 pi)

Note:

Le tableau affiche les distances mesurées obtenues en utilisant la taille cible

0,1 m × 0,1 m pour les tests dans un environnement où la température est de 23 °C et l'humidité relative est inférieure à 60 %.

Le tableau est uniquement à titre de référence. Les distances à l'intérieur sont soumises aux conditions réelles, notamment les conditions atmosphériques, la taille de la cible, le site d'installation, etc.
