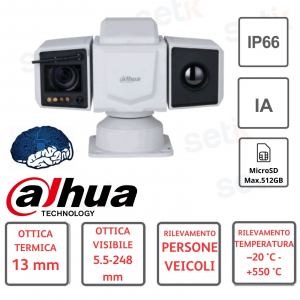

Wärmebildkamera mit Schwenk- und Neigefunktion – Dual-Optik – Erkennt die Temperatur

Thermal

Detektortyp

Ungekühlter Vanadiumoxid-Fokalebenendetektor

Effektive Bildpunkte

400 (H) × 300 (V)

Pixelabstand

17 μm

Spektralbereich

8 μm–14 μm

Empfindlichkeit (NETD)

≤35 mK (@f/1,0)

Brennweite

7,5 mm; 13mm; 25mm; M25mm; 50 mm

Sichtfeld

7,5 mm: H: 51,2°; V: 38,4°

13 mm: H: 30,4°; V: 22,5°

25 mm/M25 mm: H: 15,49°; V: 11,65°

50 mm: 7,78°; V: 5,84°

Kontrolle des thermischen Fokus

7,5 mm: Athermalisiert

13 mm: Athermalisiert

25 mm: Athermalisiert

M25 mm: Automatisch/Halbautomatisch/Manuell

50 mm: Athermalisiert

Nahfokusentfernung

7,5 mm: 0,9 m (2,95 Fuß)

13 mm: 2,5 m (8,2 Fuß)

25 mm: 9,2 m (30,18 Fuß)

M25 mm: 0,5 m (1,64 Fuß)

50 mm: 37 m (121,39 Fuß)

Erkennungsentfernung?

7,5 mm: Fahrzeug: 678 m (2.224,41 ft);

Mensch: 220 m (721,78 ft)

13 mm: Fahrzeug : 1.176 m (3.858,27 ft);

Mensch: 382 m (1.253,28 ft)

25 mm/M25 mm: Fahrzeug: 2.262 m (7.421,26 ft);

Mensch: 735 m (2.411,42 Fuß)

50 mm: Fahrzeug: 4.525 m (14.845,80 ft);

Mensch: 1.470 m (4.822,83 Fuß)

Erkennungsentfernung?

7,5 mm: Fahrzeug: 166 m (544,62 ft);

Mensch: 57 m (187 ft)

13 mm: Fahrzeug: 288 m (944,88 ft);

Mensch: 98 m (321,52 ft)

25 mm/M25 mm: Fahrzeug: 555 m (1.820,87 ft);

Mensch: 189 m (620,08 ft)

50 mm: Fahrzeug: 1.110 m (3.641,73 ft);

Mensch: 378 m (1.240,16 ft)

Identifikationsentfernung?

7,5 mm: Fahrzeug: 84 m (275,59 ft);

Mensch: 28 m (91,9 ft)

13 mm: Fahrzeug: 146 m (497,00 ft);

Mensch: 49 m (160,76 ft)

25 mm/M25 mm: Fahrzeug: 280 m (918,64 ft);

Mensch: 95 m (311,68 ft)

50 mm: Fahrzeug: 560 m (1.837,27 ft);

Mensch: 189 m (620,08 ft)

Notiz:

?Erkennungsentfernung: Erkennt Objekte, kann jedoch ihre Eigenschaften nicht erkennen (Objekte müssen mehr als 3,6 Pixel des Bildes abdecken).

?Erkennungsentfernung: Klassifiziert Objekte in allgemeine Kategorien, z. B. Mensch, Fahrzeug (das Objekt muss mehr als 14 Pixel des Bildes abdecken).

?Identifizierungsentfernung: Klassifiziert Objekte anhand ihrer Eigenschaften in bestimmte Kategorien, z. B. LKW, PKW (das Objekt muss mehr als 28 Pixel des Bildes abdecken).

Digitale Detailverbesserung (DDE)

Ja

Thermische Bildstabilisierung

Elektronische Bildstabilisierung (EIS)

Digitaler Zoom

19 Level

Thermische AGC

Automatisch/manuell

Reduzierung des thermischen Rauschens

2D-NR/3D-NR

Bild umdrehen

180°

Farbpaletten

18 (weiß heiß/schwarz heiß/Fusion/Regenbogen/goldener Herbst/Mittag/Eisenrot/Bernstein/Jade/Sonnenuntergang/Eisfeuer/Malerei/Granatapfel/Smaragd/Frühling/Sommer/Herbst/Winter)

Temperaturmessbereich

Niedertemperaturmodus: –20 °C bis +150 °C (–4 °F bis +302 °F)

Hochtemperaturmodus: 0 °C bis +550 °C (+32 °F bis +1022 °F)

Automodus: –20 °C bis +550 °C (–4 °F bis +1022 °F)

Genauigkeit der Temperaturmessung

Max. (±2 °C, ±2 %);

Betriebstemperatur: –20 °C (–4 °F) bis

+60 °C (+302 °F)

Temperaturmessmodus

Plätze: 12

Zeile: 12

Bereich: 12

Unterstützt 12 Regeln gleichzeitig

Sichtbar

Bildsensor

1/1,8" CMOS

Maximale Auflösung

2688 (H) × 1520 (V)

Pixel

4MP

Horizontale Definition

≥1200 TVL

Min. Beleuchtung

Farbe: 0,001 Lux bei F1,4

Schwarzweiß: 0,0001 Lux bei F1,4

0 Lux (IR an)

Sichtbare AGC

Automatisch/manuell

Sichtbare Geräuschreduzierung

2D-NR/3D-NR

S/N-Verhältnis

>55 dB

Weißabgleich

Auto; Handbuch; drinnen; draussen; Verfolgung; Natriumlampe; Straßenlampe; natürlich

Entnebelung

Optischer Antibeschlag

Elektronische Verschlusszeit

1 s–1/30.000 s (automatisch/manuell)

BLC

Ja

WDR

Ja

HLC

Ja

Tag Nacht

Auto (ICR); Farbe; S/W

Irissteuerung

Auto

Bild umdrehen

180°

Belichtungsausgleich

Ja

Sichtbare Fokuskontrolle

Automatisch/halbautomatisch/manuell

Brennweite

5,5 mm–248 mm

Sichtfeld

H: 67,5°–1,9°

V: 39,4°–1,1°

Nahfokusentfernung

0,5 m–2 m (1,64 Fuß–6,56 Fuß)

Ein-/Aus-Steuerung der Beleuchtung

Automatisch/manuell

Beleuchtungsabstand

100 m (328,08 Fuß , IR )

50 m (164,04 ft , weißes Licht )

Audio und Video

Video-Kompression

H.265; H.264M; H.264H; H.264B

Auflösung

Thermal:

Hauptstream: 1280×1024; 1280×960; 1280×720; 400×300; 1280 × 1024 (Standard)

Unterstream: 640 × 512; 640×480; 400×300; 400 × 300 (Standard)

Sichtbar:

Hauptstream: 2688 × 1520; 2560 × 1440; 1920×1080; 1280×720; 704×576; 352×288; 2688 × 1520 (Standard)

Unterstream: 1280×720; 704×576; 352×288; 352 × 288 (Standard)

Video-Bildrate

Thermisch (50 Hz):

Hauptstream: 1 fps–25 fps, standardmäßig 25 fps

Substream: 1 fps–25 fps, standardmäßig 15 fps

Sichtbar (50Hz):

Hauptstream: 1 fps–25 fps, standardmäßig 25 fps

Substream: 1 fps–25 fps, standardmäßig 15 fps

Thermisch (60 Hz):

Hauptstream: 1 fps–30 fps, standardmäßig 30 fps

Substream: 1 fps–30 fps, standardmäßig 15 fps

Sichtbar (60Hz):

Hauptstream: 1 fps–30 fps, standardmäßig 30 fps

Substream: 1 fps–30 fps, standardmäßig 15 fps

Audiokomprimierung

G.711a; G.711mu; PCM

Bildkodierungsformat

JPEG

PTZ

Schwenk-/Neigebereich

Schwenken: 0° bis 360° endlos

Neigung: –90° bis +90°

Manuelle Steuergeschwindigkeit

Schwenken: 0,1°/s –100°/s

Neigung: 0,1°/s –80°/s

Voreingestellte Geschwindigkeit

Schwenken: 0,1°/s –100°/s

Neigung: 0,1°/s –80°/s

Voreinstellungen

300

Touren

8 (bis zu 32 Presets pro Tour)

Muster

5

Scan

5

Ausschaltspeicher

Ja

Privatsphärenmaskierung

4 Blöcke

Leerlaufbewegung

Voreinstellungen; Automuster; Autotouren; Pfanne; Laufende kontrolle

Funktion

Zwei-Wege-Audio

Ja

Netzwerkprotokoll

HTTP; HTTPS; TCP; ARP; RTSP; RTP; UDP; RTCP; SMTP;

FTP; DHCP; DNS; DDNS; PPPOE; IPv4/v6; SNMP; QoS;

UPnP; NTP; Multicast; SFTP; 802.1x

Region von Interesse (RoI)

Ja

Lagerung

Micro SD Karte

Micro-SD-Karte (max.)

512 GB

Interoperabilität

ONVIF; CGI; Dahua SDK

Browser

IE: IE8 und höher (einschließlich 360 Browser und Sogou Browser)

Chrome: 42 und früher

Firefox: 42 und früher

Benutzer/Host

Bis zu 12 (Gesamtbandbreite: 64 MB)

Sicherheit

Autorisierter Benutzername und Passwort; angehängte MAC-Adresse; verschlüsseltes HTTPS; IEEE 802.1x; kontrollierter Netzwerkzugriff

Benutzerverwaltung

Bis zu 20 Benutzer; unterstützt mehrstufige Benutzerberechtigungen (2 Ebenen): Verwaltungsgruppe und Benutzergruppe

Störungserkennung

Erkennung von Netzwerkunterbrechungen; Erkennung von IP-Konflikten; Erkennung des Speicherkartenstatus; Speicherplatzerkennung

PIP

Ja (Intelligenz schaltet sich automatisch aus, wenn PIP aktiviert ist)

Intelligenz

Brunsterkennung

Ja

Kalt-/Hot-Spot-Trace

Ja

IVS (Perimeterschutz)

Ja. Unterstützt Stolperdraht und Einbruch.

Zielunterscheidung

Klassifizierung von Mensch und Fahrzeug

Hafen

Analogausgang

1×CVBS-Ausgang; Tragbarer BNC

Netzwerkport

1 × RJ-45 (10/100 Base-T)

Alarmeingang

2

Alarmausgang

2

Audioeingang

1

Audioausgang

1

RS-485

1

Leistung

Stromversorgung

Breite Eingangsspannung 10–36 VDC

Energieverbrauch

Basic: 30 W (Beleuchtung aus, Heizung aus)

Max: 43 W (Beleuchtung ein, Heizung aus);

50 W (Beleuchtung an, Heizung an)

Umfeld

Betriebstemperatur

–40 °C bis +70 °C (–40 °F bis +158 °F)

Betriebsfeuchtigkeit

≤95 %

Lagertemperaturen

–40 °C bis +80 °C (–40 °F bis +176 °F)

Physikalische Eigenschaften

Schutz

IP66

Zuverlässigkeit

Überspannungsschutz: 6 kV

Luftentladung: 15 kV

Kontaktentladung: 8 kV

Struktur

Produktabmessungen

231,3 mm × 389,7 mm × 276,9 mm (9,11" × 15,34" × 10,9") (L × B × H)

Verpackungsmaße

485 mm × 360 mm × 390 mm (19,09" × 14,17" × 15,35") (L × B × H)

Nettogewicht

≤9 kg (19,84 Pfund)

Bruttogewicht

≤12 kg (26,46 lb)

Temperaturmessentfernung

Brennweite

Mindestabstand

Maximale Entfernung

9 mm

1 m (3,28 Fuß)

6,5 m (21,33 Fuß)

13 mm

2 m (6,56 Fuß)

10 m (32,81 Fuß)

25 mm

4 m (13,12 Fuß)

20 m (65,62 Fuß)

M25 mm

4 m (13,12 Fuß)

21 m (68,90 Fuß)

50 mm

9 m (29,53 Fuß)

45 m (147,64 Fuß)

Notiz:

In der Tabelle werden die gemessenen Entfernungen angezeigt, die sich aus der Verwendung der Zielgröße ergeben

0,1 m × 0,1 m für Tests in einer Umgebung mit einer Temperatur von 23 °C und einer relativen Luftfeuchtigkeit unter 60 %.

Die Tabelle dient nur als Referenz. Die darin enthaltenen Entfernungen hängen von den tatsächlichen Bedingungen ab, einschließlich atmosphärischer Bedingungen, Zielgröße, Installationsort und mehr.
