141802.366.NC # 141802 | Le Superior MegaHub (sans boîtier) est un panneau de contrôle hybride professionnel conçu pour les grands systèmes de sécurité. Il peut gérer jusqu'à 999 appareils entre les réseaux Fibre et Jeweller. Il offre des communications Ethernet, Wi-Fi et double SIM LTE intégrées avec commutation instantanée, garantissant la continuité de service même dans les situations critiques. Grâce à ses 8 lignes Fibre et aux protocoles radio Superior Jeweller, TurboWings et VoRF, il assure une portée de communication jusqu'à 2 km et une fiabilité maximale. Il prend en charge les automatisations avancées, la vérification photo via MotionCam et les scénarios intelligents pour une protection complète. Certifié EN 50131 Grade 3, il garantit une résistance à la falsification et une installation rapide avec configuration locale ou à distance. La version sans boîtier comprend une carte hub, une alimentation, une LED externe et les accessoires nécessaires à une intégration professionnelle dans les armoires compatibles.
>> AUTOCOLLANT AJAX GRATUIT
CHERCHE INSTALLATEUR
SOLDES MONSTRES ×
SOLDES MONSTRES!
Profitez de nos offres de sortie incontournables.
Découvrez la promo >>

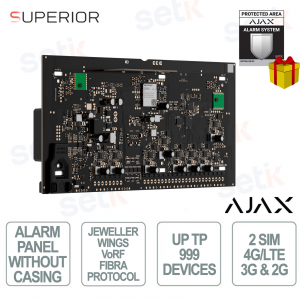

141802.366.NC | PANNEAU DE COMMANDE HYBRIDE AVEC VÉRIFICATION PHOTO - CONNECTABLE VIA ETHERNET, WI-FI ET DEUX CARTES SIM (2G/3G/LTE) - CONÇU POUR UNE INSTALLATION DANS UN BOÎTIER AJAX
Le MegaHub Ajax Superior sans boîtier, référence 141802.366.NC, est un panneau de contrôle hybride professionnel conçu pour les grands systèmes de sécurité. Il peut gérer jusqu'à 999 dispositifs et intègre les technologies fibre et sans fil pour une évolutivité maximale et une protection avancée. Grâce à ses connexions Ethernet, Wi-Fi et double SIM LTE, il assure la continuité de service même dans les situations critiques, tandis que sa compatibilité avec MotionCam permet une vérification photo immédiate et intelligente. Certifié EN 50131 Grade 3, il offre une résistance au sabotage, une installation rapide par QR code et la prise en charge de jusqu'à 100 scénarios d'automatisation pour un contrôle complet et fiable de l'ensemble du système.
Caractéristiques principales :
- Gestion de jusqu'à 999 appareils entre la fibre et le sans fil
- Connectivité intégrée : Ethernet, Wi-Fi, double SIM 2G/4G LTE
- 8 lignes de fibres optiques avec topologies en faisceau, en anneau et en arbre
- Protocoles radio Superior Jeweler, TurboWings et VoRF jusqu'à 2 000 m
- Prise en charge de la vérification photo par MotionCam avec plusieurs modes de déclenchement
- Jusqu'à 100 scénarios d'automatisation et 100 groupes de sécurité
- Fonctions anti-sabotage : protection contre la falsification, le brouillage et l’authentification de l’appareil
- Installation rapide grâce à la numérisation automatique des lignes et à la configuration à distance
- Jusqu'à 60 heures d'autonomie avec batterie de secours (non incluse)
Plus de détails
Il prend en charge les technologies Superior Jeweller, TurboWings et VoRF, avec une portée radio jusqu'à 2 000 m (1 700 m pour TurboWings et VoRF). La communication est protégée par chiffrement, protection anti-brouillage et retransmission automatique des paquets, garantissant une latence minimale et une grande fiabilité, même en environnement perturbé.
Fiche technique
| 141802.366.NC | |
| Capacité | Dispositifs Ajax jusqu'à 9991 Plus précisément, jusqu'à 10 répéteurs de portée 1 La limite s'applique uniquement aux appareils dotés de la nouvelle version du micrologiciel. Si au moins un appareil doté de l'ancienne version du micrologiciel est ajouté, la limite est divisée en deux plages :
NVR Ajax
scénarios d'automatisation
Groupes de sécurité |
| Communication filaire | technologie de communication par fibre optique Technologie de communication filaire propriétaire pour la transmission des commandes, des alarmes et des événements. Caractéristiques principales :
câble à 4 conducteurs Saisir 8 lignes de fibre Compatible uniquement avec les appareils à fibre optique longueur de la ligne de fibre jusqu'à 2 000 m jusqu'à 6 550 pieds Lorsque le câble à paires torsadées U/UTP cat.5 est utilisé. Alimentation électrique des appareils jusqu'à 14,4 W Pour tous les appareils câblés connectés. Plage de tension de sortie 23–25,1 V⎓ Puissance nominale maximale 0,53 A tension d'ondulation crête à crête maximale en sortie 220 mV Topologies
Intervalle d'interrogation de 12 à 300 s Modifié par un professionnel ou un utilisateur disposant de droits d'administrateur dans les applications Ajax Communication cryptée Toutes les données stockées et transmises sont protégées par un chiffrement par blocs utilisant une clé dynamique. |
| Communication sans fil | Technologie de communication de Superior Jeweler Technologie sans fil propriétaire pour la transmission de commandes, d'alarmes et d'événements. Superior Jeweler est une version améliorée du protocole radio Jeweler pour les appareils Superior, garantissant la conformité à la norme EN 50131 (Grade 3). Caractéristiques principales :
865,0 - 868,0 MHz 868,0 - 868,6 MHz 868,7-869,2 MHz 869,4 - 869,65 MHz Puissance rayonnée effective maximale (PRE) jusqu'à 25 mW Contrôle automatique de l'alimentation pour réduire la consommation d'énergie et les interférences radio. Modulation du signal radio GFSK portée de communication radio Jusqu'à 2 000 m Jusqu'à 6 500 pieds Entre un concentrateur et un répéteur Wi-Fi, ou entre un répéteur Wi-Fi et des appareils connectés (en espace ouvert). La portée maximale dépend de l'appareil connecté. Intervalle d'interrogation de 12 s à 300 s Modifié par un professionnel ou un utilisateur disposant de droits d'administrateur dans les applications Ajax Saut de fréquence Technologie de communication sans fil propriétaire pour la transmission de paquets de données volumineux. Caractéristiques principales :
865,0 - 868,0 MHz 868,0 - 868,6 MHz 868,7-869,2 MHz 869,4 - 869,65 MHz Puissance rayonnée effective maximale (PRE) jusqu'à 25 mW Contrôle automatique de l'alimentation pour réduire la consommation d'énergie et les interférences radio portée de communication radio Jusqu'à 2 000 m Jusqu'à 6 500 pieds Entre le hub et les appareils qui y sont connectés en espace ouvert. La portée maximale dépend de l'appareil connecté. Communication cryptée Toutes les données stockées et transmises sont protégées par un chiffrement avancé, garantissant à la fois leur confidentialité et leur intégrité. Saut de fréquence Pour éviter les interférences et le brouillage radio. |
| Recommandations | La tension de fonctionnement de l'appareil est de 110–240 V~. Il peut être installé dans le boîtier D, vendu séparément. |
| canaux de communication | Ethernet 1 prise 8P8C Jusqu'à 100 Mbps. Cellulaire 2 emplacements pour carte micro SIM Bandes cellulaires 2G GSM900/DCS1800 (B3/B8) 3G WCDMA 850/900/2100 (B1/B5/B8) 4G (LTE) FDD B1/B3/B5/B7/B8/B20 Wi-Fi Module 802.11 b/g/n Jusqu'à 72 Mbps. Basculement automatique entre les canaux de communication
1. Ethernet 2. Wi-Fi 3. Connexion cellulaire Les canaux de communication fonctionnent en parallèle pour accroître la fiabilité du système. La plupart des données sont transmises via Ethernet. Connecteurs d'antenne externe Bijoutier Ailes 4G (LTE) Le système signalera toute antenne endommagée. L'antenne externe Ajax est vendue séparément. catégories de systèmes de transmission d'alarme SP2, SP5, DP4 méthode de fonctionnement du panneau de commande passage Signalisation de la sécurité S2 Garantie de substitution sécurité de l'information I2 Algorithme de chiffrement AES-128-GCM |
| Notifications | Types de notification
Types d'événements
|
| vérification par photo | Types de vérification par photo
jusqu'à 9 secondes Par défaut Résolution photo jusqu'à 960 × 720 pixels Cela dépend du détecteur Nombre de photos dans une série de 1 à 5 photos |
| Surveillance | Protocoles pris en charge
Types d'événements
|
| Protection contre le sabotage | Alarme anti-sabotage Le système reçoit des notifications concernant les tentatives de détachement de l'appareil de la surface ou de son retrait du panneau de montage. Protection contre l'usurpation d'identité authentification de l'appareil Saut de fréquence Le hub envoie des notifications à tous les utilisateurs et à la société de sécurité en cas de brouillage ou de perte de connexion avec les appareils. Alerte brouillage Le Superior Hub G3 Jeweler analyse le niveau de bruit du canal et la qualité de la communication avec les appareils ajoutés et envoie une alerte en 30 secondes. |
| Alimentation électrique | Type d'alimentation principale Type A Plage de tension de fonctionnement de l'appareil 110–240 V, 50/60 Hz À partir de l'alimentation secteur. La consommation de courant maximale est de 1,8 A. Plage de tension de fonctionnement CC de l'appareil 10,5–15 V⎓ Fonctionnement autonome jusqu'à 60 heures Le Superior Hub Hybrid 2, équipé d'une batterie de secours de 7 Ah, peut alimenter un système de 15 appareils filaires pendant 60 heures. Les appareils sans fil fonctionnent sur batterie et ne nécessitent aucune alimentation externe. Le mode économie d'énergie de la batterie permet de prolonger l'autonomie de la batterie de secours. tension de batterie faible 11,7 V⎓ tension de récupération de batterie faible 12,7 V⎓ Tension de la batterie en fin de vie 10,5 V⎓ Le Superior MegaHub s'est éteint. tension d'ondulation crête à crête maximale de la batterie 220 mV⎓ Niveau d'énergie minimal de la batterie de secours en état chargé 100% |
| Consommation de courant | Valeur maximale à la tension nominale 240 mA Au repos à la tension nominale jusqu'à 102 mA Lorsque GSM et Ethernet sont activés. jusqu'à 61 mA Lorsque Ethernet est désactivé. |
| Enceinte | Dimensions 130 × 270 × 60 mm 5,12″ × 10,63″ × 2,36″ Poids 410 g 411 g Plage de températures de fonctionnement de −25 °C à +55 °C de −13 °F à 131 °F Humidité de fonctionnement jusqu'à 95 % sans condensation |
| Ensemble complet | Superior MegaHub (sans boîtier) câble d'alimentation Adaptateur de bornier à vis (uniquement pour la conformité INCERT) câble de connexion de la batterie panneau LED câble de connexion pour carte LED câble Ethernet Huit résistances de terminaison de 120 Ω Guide de démarrage rapide |
| Garantie | 24 mois |
