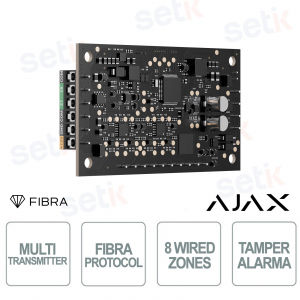

Module câblé Ajax Superior MultiTransmitter à 8 entrées fibre pour l'intégration de périphériques tiers

Module câblé Ajax Superior MultiTransmitter à 8 entrées fibre pour l'intégration de périphériques tiers

 
NOUVEAUTÉ

173655.389.NC # 173655 - Multitransmetteur Ajax Superior (8 entrées) Fibra est un module d'intégration filaire à 8 entrées conçu pour connecter des appareils tiers à un système de sécurité Ajax. Idéal pour la modernisation et l'extension d'installations existantes, il prend en charge les connexions NC, NO, EOL, 2EOL et 3EOL , les modes impulsionnel et bistable, la zone KeyArm et la commande de volets roulants. La technologie Fibra garantit une communication cryptée avec le hub jusqu'à 2 000 m , un contrôle régulier et des mises à jour automatiques du firmware. Alimenté directement par la ligne Fibra, il dispose d'une sortie 12 V jusqu'à 500 mA pour les appareils externes et intègre des protections contre le sabotage, l'usurpation d'identité, les courts-circuits et les ruptures de câble. La configuration et la gestion s'effectuent via l' application Ajax , avec prise en charge des automatisations basées sur des scénarios et conformité à la norme EN 50131 Grade 3 .

Fiche technique

Référence: 173655.389.NC

Marque: Ajax Systems

EAN: 4823114091865

Manufacturer Object ( [id] => 31 [name] => Ajax Systems [description] =>

Née en 2011, Ajax System réalise systèmes d’alarme et antiincendie sans fils avec technologie wireless JEWELLER qui permet de monitorer de manière sécure tous les dispositifs de réseau branchés. Ajax System offre solutions pour la maison, le bureau et les activités commerciales, gérables par App, toujours mis à jour et compatibles avec systèmes iOS et Android. Les dispositifs Ajax System sont faciles à installer, en effet il faut seulement 15 secondes pour brancher la centrale aux capteurs. De plus ils sont intégrables avec caméras de vidéosurveillance, présentent une marge de faute presque nulle et, en cas de danger, en moins de 150 millisecondes ils envoient une notification (sms, push ou appel).

[short_description] =>

Ajax SystemsAjax Systems

Les systèmes d’alarme Ajax System utilisent la technologie wireless de dernière génération qui rende tous les produits fiables et toujours connectés. Au-delà des performances excellentes, les systèmes Ajax System se distinguent pour le design moderne et élégant.

[id_address] => [date_add] => 2019-01-15 15:51:16 [date_upd] => 2026-03-03 17:54:49 [link_rewrite] => ajax-systems [meta_title] => Systèmes d’alarme et antiincendie de dernière génération - Ajax System [meta_keywords] => systèmes d’alarme,systèmes Ajax,systèmes antiincendie,systèmes antiincendie sans fils ,systèmes d’alarme Ajax [meta_description] => Les systèmes d’alarme Ajax System sont dispositifs wireless fiables et innovants, ils ne produisent pas alarmes fausses et sont installés en 15 secondes. Découvrez-les sur Setik.biz! [active] => 1 [webserviceParameters:protected] => Array ( [fields] => Array ( [active] => Array ( ) [link_rewrite] => Array ( [getter] => getLink [setter] => ) ) [associations] => Array ( [addresses] => Array ( [resource] => address [setter] => [fields] => Array ( [id] => Array ( [xlink_resource] => addresses ) ) ) ) ) [id_lang:protected] => 2 [id_shop:protected] => 1 [id_shop_list] => Array ( ) [get_shop_from_context:protected] => 1 [table:protected] => manufacturer [identifier:protected] => id_manufacturer [fieldsRequired:protected] => Array ( [0] => name ) [fieldsSize:protected] => Array ( [name] => 64 ) [fieldsValidate:protected] => Array ( [name] => isCatalogName ) [fieldsRequiredLang:protected] => Array ( ) [fieldsSizeLang:protected] => Array ( [meta_title] => 255 [meta_description] => 512 ) [fieldsValidateLang:protected] => Array ( [description] => isCleanHtml [short_description] => isCleanHtml [meta_title] => isGenericName [meta_description] => isGenericName [meta_keywords] => isGenericName ) [tables:protected] => Array ( ) [image_dir:protected] => /var/www/html/img/m/ [image_format:protected] => jpg [translator:protected] => [def:protected] => Array ( [table] => manufacturer [primary] => id_manufacturer [multilang] => 1 [fields] => Array ( [name] => Array ( [type] => 3 [validate] => isCatalogName [required] => 1 [size] => 64 ) [active] => Array ( [type] => 2 ) [date_add] => Array ( [type] => 5 ) [date_upd] => Array ( [type] => 5 ) [description] => Array ( [type] => 6 [lang] => 1 [validate] => isCleanHtml ) [short_description] => Array ( [type] => 6 [lang] => 1 [validate] => isCleanHtml ) [meta_title] => Array ( [type] => 3 [lang] => 1 [validate] => isGenericName [size] => 255 ) [meta_description] => Array ( [type] => 3 [lang] => 1 [validate] => isGenericName [size] => 512 ) [meta_keywords] => Array ( [type] => 3 [lang] => 1 [validate] => isGenericName ) ) [classname] => Manufacturer [associations] => Array ( [l] => Array ( [type] => 2 [field] => id_manufacturer [foreign_field] => id_manufacturer ) ) ) [update_fields:protected] => [force_id] => ) 1
CHERCHE INSTALLATEUR

173655.389.NC | MODULE FILAIRE POUR L'INTÉGRATION DE JUSQU'À 8 APPAREILS TIERS AU SYSTÈME AJAX

Ajax

Le multitransmetteur Ajax Superior Fibra (8 entrées) est un module filaire à 8 entrées conçu pour intégrer des appareils tiers aux systèmes de sécurité Ajax, idéal pour la modernisation et l'extension d'installations existantes . Il prend en charge les connexions NF, NO, EOL, 2EOL et 3EOL , les modes impulsionnel et bistable, la zone KeyArm et la commande de volets roulants. La technologie Fibra garantit une communication cryptée avec le hub jusqu'à 2 000 m , un contrôle régulier et des mises à jour automatiques du firmware. Alimenté directement par la ligne Fibra, il offre une sortie 12 V jusqu'à 500 mA et intègre des protections contre le sabotage, l'usurpation d'identité, les courts-circuits et les ruptures de câble. La configuration via l' application Ajax permet la gestion à distance, les notifications et l'automatisation par scénarios, avec une conformité à la norme EN 50131 Grade 3.

Caractéristiques principales :

  • Entrées : 8 pour les périphériques tiers
  • Connexions : NC, NO, EOL, 2EOL, 3EOL
  • Fibre : portée jusqu'à 2 000 m
  • Appareils filaires : connexion jusqu’à 400 m
  • Alimentation électrique : directement depuis la ligne fibre optique
  • Sortie : 12 V jusqu'à 500 mA
  • Protection : Anti-sabotage et anti-usurpation
  • Gestion : Applications et scénarios Ajax
  • Norme : EN 50131 Grade 3

Plus de détails

✅ Connexion fibre :
La technologie de fibre optique assure une communication stable et sécurisée entre les hubs MultiTransmitter et Ajax jusqu'à 2 000 mètres , avec chiffrement des données , interrogation régulière de l'état du module et mises à jour automatiques du firmware , en utilisant une seule ligne pour la communication et l'alimentation.
✅ Connexion des appareils filaires :
Il dispose de 8 entrées pour l'intégration de dispositifs tiers et prend en charge les connexions NC, NO, EOL, 2EOL et 3EOL , les modes impulsion et bistable, KeyArm Zone et volet roulant ; la distance entre le module et le dispositif connecté peut atteindre 400 mètres avec le câblage spécifié par le fabricant.
✅ Résistance au sabotage :
Il intègre une authentification anti-usurpation , une détection instantanée des courts-circuits et des ruptures de câbles , une surveillance des pertes de communication en moins de 36 secondes et la prise en charge des alarmes anti-sabotage provenant d'appareils tiers connectés ; il existe également un connecteur pour la carte anti-sabotage d'un boîtier Ajax compatible.
✅ Alimentation électrique :
Le module est alimenté directement par la ligne fibre optique , sans avoir besoin d'une alimentation externe ou d'une batterie de secours dédiée, et fournit une sortie de 12 V jusqu'à 500 mA pour alimenter les appareils câblés tiers connectés.

Fiche technique

142171.367.NC
Communication Protocole de transfert de données par fibre optique
Protocole câblé propriétaire pour la transmission des commandes, des alarmes et autres événements.
Caractéristiques principales :
  • Communication bidirectionnelle
  • Protection anti-sabotage avancée
  • notifications instantanées
  • Contrôle et configuration à distance dans les applications Ajax
Connexion de ligne
câble à 4 conducteurs
Connexion
à n'importe quel point de la ligne de fibre optique
longueur de la ligne de fibre
jusqu'à 2 000 m
jusqu'à 6 550 pieds
Lorsqu'un câble à paires torsadées U/UTP cat.5 est utilisé.
Communication cryptée
Toutes les données stockées et transmises sont protégées par un chiffrement par blocs utilisant une clé dynamique.
Connexion filaire de l'appareil Nombre de zones
8 zones câblées
Plusieurs appareils peuvent être connectés à une même zone. Le nombre d'appareils connectés dépend de leur consommation électrique.
longueur du câble
jusqu'à 400 m
jusqu'à 1 300 pieds
Pour le type de connexion EOL, un câble U/UTP cat.5 4×2×0,51 mm (24 AWG) avec un conducteur en cuivre, ou un câble de signal 4×0,22 mm² avec un conducteur en cuivre (résistance du câble de 22 Ω par 100 m) si l'appareil est alimenté par une alimentation externe, est requis. La longueur de connexion maximale pour les appareils alimentés par le module d'intégration dépend de la résistance du câble et de la consommation de courant du capteur.
Type de connexion
NC, NO, EOL, 2EOL, 3EOL ou volet roulant
Avec une résistance EOL de 1 kΩ à 30 kΩ par incréments de 100 Ω.
balayage des résistances EOL
Permet la mesure automatique de la résistance en fin de vie.
Mode de fonctionnement des capteurs connectés
  • Détection d'alarmes — permet de recevoir des alarmes provenant d'appareils tiers connectés qui détectent l'ouverture des portes, les vibrations, le bris de verre, les fuites de gaz et d'eau, etc.
  • Changer de mode d'armement (KeyArm) — permet d'armer/désarmer le système et des groupes individuels ou de configurer le mode nuit.
  • Commande de l'élément de blocage — permet de contrôler la position de la broche de l'élément de blocage.
  • Commande du verrou de sécurité — permet de contrôler la position du commutateur du verrou de sécurité.
Mode de fonctionnement
impulsion, bistable
Types d'événements
types d'événements configurables pour les alarmes des appareils câblés
Modifié par un professionnel ou un utilisateur disposant de droits d'administrateur dans une application Ajax
Recommandations L'appareil est alimenté par le secteur (100–240 V~) et conçu pour une utilisation en intérieur uniquement.
Il peut être installé dans le boîtier D, vendu séparément.
Protection contre le sabotage Alarme anti-sabotage
La carte comporte un connecteur pour un dispositif d'inviolabilité. Ce dispositif détecte l'ouverture du couvercle du boîtier et alerte les utilisateurs si quelqu'un tente de détacher le boîtier contenant le module d'intégration installé.
Protection contre l'usurpation d'identité
Garantit l'authentification du module d'intégration lors de sa communication avec un hub.
Protection contre l'usurpation d'identité
Garantit l'authentification de l'appareil lors de ses communications avec un concentrateur.
s'il n'y a pas de signal pendant 36 secondes ou plus
Le temps de détection dépend des paramètres du bijoutier ou du bijoutier/Fibra.
Détection instantanée des pertes de connexion filaire, des courts-circuits et des défauts
lorsque la connexion 2EOL/3EOL est utilisée
Cela dépend du type de connexion
Détection instantanée des courts-circuits aux sorties d'alimentation
Après détection, le système cesse de fournir de l'énergie et envoie une notification à l'utilisateur.
Alimentation électrique Ligne de fibre
12−28 V⎓, jusqu'à 330 mA à une tension nominale de 24 V⎓
Alimentation des appareils câblés connectés
11,5–12,5 V⎓, jusqu'à 500 mA à une tension nominale de 12 V⎓
La consommation de courant totale maximale des appareils tiers à une tension nominale de 12 V⎓ ne doit pas dépasser 500 mA.
Bornes d'alimentation pour dispositifs d'entrée
  • +12 V — alimentation pour appareils câblés tiers
  • GND — borne de terre qui relie les circuits d'alimentation des appareils câblés
Le module possède une ligne d'alimentation avec deux paires de bornes pour une connexion plus pratique.
Conseil Dimensions
90 × 50 × 22 mm
3,54″ × 1,97″ × 0,87″
Poids
37 g
1,31 oz
Plage de températures de fonctionnement
de −10 °C à +40 °C
de 14 °F à 104 °F
Humidité de fonctionnement
jusqu'à 75 % sans condensation
Ensemble complet Transmetteur multiple Ajax Superior (8 entrées) Fibre
Guide de démarrage rapide
Garantie 24 mois
