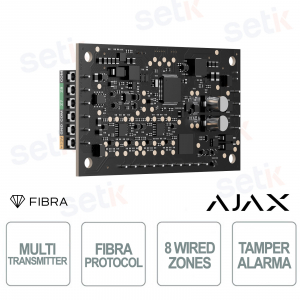

Ajax Superior MultiTransmitter 8 Ingressi Fibra Modulo Cablato per Integrazione Dispositivi di Terze Parti

Ajax Superior MultiTransmitter 8 Ingressi Fibra Modulo Cablato per Integrazione Dispositivi di Terze Parti

 
NOVITÀ

173655.389.NC #173655 - Ajax Superior MultiTransmitter (8 inputs) Fibra è un modulo cablato di integrazione a 8 ingressi progettato per collegare dispositivi di terze parti a un sistema di sicurezza Ajax, ideale per retrofit e ampliamento di impianti esistenti. Supporta connessioni NC, NO, EOL, 2EOL e 3EOL, modalità impulso e bistabile, KeyArm Zone e controllo tapparelle. La tecnologia Fibra assicura comunicazioni cifrate con l’hub fino a 2.000 m, polling regolare e aggiornamenti firmware automatici. Alimentato direttamente dalla linea Fibra, dispone di un’uscita 12 V fino a 500 mA per dispositivi esterni e integra protezioni contro sabotaggio, spoofing, cortocircuiti e interruzioni dei cavi. Configurazione e gestione avvengono tramite app Ajax, con supporto ad automazioni basate su scenari e conformità EN 50131 Grade 3.

Scheda Tecnica

Riferimento: 173655.389.NC

Marca: Ajax Systems

EAN: 4823114091865

Manufacturer Object ( [id] => 31 [name] => Ajax Systems [description] =>

Protezione Avanzata con l’Allarme Ajax

L’allarme Ajax è la scelta perfetta per chi cerca un sistema antifurto wireless affidabile, moderno e semplice da usare. Progettato da Ajax Systems, azienda leader europea nel settore della sicurezza, questo sistema unisce tecnologia di ultima generazione a un design elegante e discreto.

Perché scegliere un antifurto Ajax?

  • Rilevatori di movimento e apertura ad alta precisione
  • Comunicazione wireless protetta (Jeweller + Wings)
  • Notifiche in tempo reale su smartphone
  • Installazione rapida e senza opere murarie
  • Integrazione con videocamere e domotica

[short_description] =>

Ajax Systems


Ajax Allarme wireless professionale per la sicurezza di casa e ufficio. Affidati ad un nostro installatore Ajax certificato per un sistema antifurto smart, affidabile e facile da gestire con lo smartphone. Scopri i kit completi Ajax Systems, pronti per l’uso.

[id_address] => [date_add] => 2019-01-15 15:51:16 [date_upd] => 2026-03-03 17:54:49 [link_rewrite] => ajax-systems [meta_title] => Allarmi AJAX | Sistemi di sicurezza wireless professionali | SETIK [meta_keywords] => sistemi allarme ajax, sicurezza ajax, allarmi ajax, ajax security system, ajax security, ajax system, sensori ajax, antifurto ajax [meta_description] => Scopri i sistemi di allarme AJAX: wireless, smart e facili da installare. Acquista online su SETIK a prezzi vantaggiosi. [active] => 1 [webserviceParameters:protected] => Array ( [fields] => Array ( [active] => Array ( ) [link_rewrite] => Array ( [getter] => getLink [setter] => ) ) [associations] => Array ( [addresses] => Array ( [resource] => address [setter] => [fields] => Array ( [id] => Array ( [xlink_resource] => addresses ) ) ) ) ) [id_lang:protected] => 6 [id_shop:protected] => 1 [id_shop_list] => Array ( ) [get_shop_from_context:protected] => 1 [table:protected] => manufacturer [identifier:protected] => id_manufacturer [fieldsRequired:protected] => Array ( [0] => name ) [fieldsSize:protected] => Array ( [name] => 64 ) [fieldsValidate:protected] => Array ( [name] => isCatalogName ) [fieldsRequiredLang:protected] => Array ( ) [fieldsSizeLang:protected] => Array ( [meta_title] => 255 [meta_description] => 512 ) [fieldsValidateLang:protected] => Array ( [description] => isCleanHtml [short_description] => isCleanHtml [meta_title] => isGenericName [meta_description] => isGenericName [meta_keywords] => isGenericName ) [tables:protected] => Array ( ) [image_dir:protected] => /var/www/html/img/m/ [image_format:protected] => jpg [translator:protected] => [def:protected] => Array ( [table] => manufacturer [primary] => id_manufacturer [multilang] => 1 [fields] => Array ( [name] => Array ( [type] => 3 [validate] => isCatalogName [required] => 1 [size] => 64 ) [active] => Array ( [type] => 2 ) [date_add] => Array ( [type] => 5 ) [date_upd] => Array ( [type] => 5 ) [description] => Array ( [type] => 6 [lang] => 1 [validate] => isCleanHtml ) [short_description] => Array ( [type] => 6 [lang] => 1 [validate] => isCleanHtml ) [meta_title] => Array ( [type] => 3 [lang] => 1 [validate] => isGenericName [size] => 255 ) [meta_description] => Array ( [type] => 3 [lang] => 1 [validate] => isGenericName [size] => 512 ) [meta_keywords] => Array ( [type] => 3 [lang] => 1 [validate] => isGenericName ) ) [classname] => Manufacturer [associations] => Array ( [l] => Array ( [type] => 2 [field] => id_manufacturer [foreign_field] => id_manufacturer ) ) ) [update_fields:protected] => [force_id] => ) 1
SCEGLI PROFESSIONISTA

173655.389.NC | MODULO CABLATO PER INTEGRARE FINO A 8 DISPOSITIVI DI TERZE PARTI NEL SISTEMA AJAX

Ajax

Ajax Superior MultiTransmitter (8 inputs) Fibra è un modulo cablato a 8 ingressi progettato per integrare dispositivi di terze parti nei sistemi di sicurezza Ajax, ideale per retrofit e ampliamento di impianti esistenti. Supporta connessioni NC, NO, EOL, 2EOL e 3EOL, modalità impulso e bistabile, KeyArm Zone e controllo tapparelle. La tecnologia Fibra garantisce comunicazione cifrata con l’hub fino a 2.000 m, polling regolare e aggiornamenti firmware automatici. Alimentato direttamente dalla linea Fibra, offre un’uscita 12 V fino a 500 mA e integra protezioni contro sabotaggio, spoofing, cortocircuiti e interruzioni dei cavi. La configurazione tramite app Ajax consente gestione remota, notifiche e automazioni basate su scenari, con conformità EN 50131 Grade 3.

Specifiche principali:

  • Ingressi: 8 per dispositivi di terze parti
  • Connessioni: NC, NO, EOL, 2EOL, 3EOL
  • Fibra: portata fino a 2.000 m
  • Dispositivi cablati: collegamento fino a 400 m
  • Alimentazione: diretta dalla linea Fibra
  • Uscita: 12 V fino a 500 mA
  • Protezione: antisabotaggio e anti-spoofing
  • Gestione: app Ajax e scenari
  • Standard: EN 50131 Grade 3

Ulteriori dettagli

✅ Connessione Fibra:
La tecnologia cablata Fibra assicura una comunicazione stabile e protetta tra MultiTransmitter e hub Ajax fino a 2.000 metri, con crittografia dei dati, polling regolare dello stato del modulo e aggiornamenti firmware automatici, utilizzando un’unica linea per comunicazione e alimentazione.
✅ Collegamento di dispositivi cablati:
Dispone di 8 ingressi per integrare dispositivi di terze parti e supporta connessioni NC, NO, EOL, 2EOL e 3EOL, modalità impulso e bistabile, KeyArm Zone e tapparelle; la distanza tra modulo e dispositivo collegato può raggiungere 400 metri con il cablaggio specificato dal produttore.
✅ Resistenza al sabotaggio:
Integra autenticazione anti-spoofing, rilevamento immediato di cortocircuiti e interruzioni dei cavi, controllo della perdita di comunicazione entro 36 secondi e supporto agli allarmi antisabotaggio dei dispositivi di terze parti collegati; è inoltre presente il connettore per la scheda tamper di un Ajax Case compatibile.
✅ Alimentazione:
il modulo viene alimentato direttamente dalla linea Fibra, senza necessità di alimentatore esterno o batteria di backup dedicata, e mette a disposizione un’uscita 12 V fino a 500 mA per alimentare i dispositivi cablati di terze parti collegati.

Scheda tecnica

142171.367.NC
Communication Fibra data transfer protocol
Proprietary wired protocol for transmitting commands, alarms, and other events.
Key features:
  • Two-way communication
  • Advanced sabotage protection
  • Instant notifications
  • Remote control and configuration in Ajax apps
Line connection
4-core cable
Connection
to any point on the Fibra line
Fibra line length
up to 2,000 m
up to 6,550 ft
When a U/UTP cat.5 twisted-pair cable is used.
Encrypted communication
All stored and transmitted data is protected by block encryption featuring a dynamic key.
Wired device connection Number of zones
8 wired zones
Multiple devices can be connected to one zone. The number of connected devices depends on their power consumption.
Cable length
up to 400 m
up to 1,300 ft
For the EOL connection type, with a U/UTP cat.5 4×2×0.51 mm (24 AWG) cable with a copper conductor, or a 4×0.22 mm2 signal cable with a copper conductor (cable resistance of 22 Ω per 100 m) if the device is powered by an external power supply. he maximum connection length for devices powered by the integration module depends on cable resistance and the sensor current consumption.
Type of connection
NC, NO, EOL, 2EOL, 3EOL, or roller shutter
With EOL resistance from 1 kΩ to 30 kΩ in increments of 100 Ω.
EOL resistor scanning
Allows automatic measurement of EOL resistance.
Operating mode of connected sensors
  • Detect alarms — allows receiving alarms from connected third-party devices that detect doors being opened, vibration, glass breakage, gas and water leakage, etc.
  • Switch arming modes (KeyArm) — allows arming/disarming the system and individual groups or setting up Night mode.
  • Control of blocking element — allows controlling the position of the blocking element pin.
  • Control of bolt lock — allows controlling the position of the lock bolt switch.
Operating mode
pulse, bistable
Event types
configurable event types for wired device alarms
Adjusted by a PRO or a user with admin rights in an Ajax app
Recommendations The device is powered by 100–240 V~ mains and designed for indoor use only.
It can be installed in Case D, which is sold separately.
Sabotage protection Tamper alarm
The board has a connector for a tamper board. The tamper board detects when the casing lid is opened and alerts users if someone attempts to detach the casing with the installed integration module from the surface.
Protection against spoofing
Ensures integration module authentication when it communicates with a hub.
Protection against spoofing
Ensures device authentication when it communicates with a hub.
if there is no signal for 36 seconds or more
Detection time depends on the Jeweller or Jeweller/Fibra settings.
Instant detection of wired connection loss, short circuits, and faults
when the 2EOL/3EOL connection is used
Depends on the connection type
Instant detection of short circuits at power outputs
After detection, the system stops supplying power and sends a notification to the user.
Power supply Fibra line
12−28 V⎓, up to 330 mA at a nominal voltage of 24 V⎓
Power supply of connected wired devices
11.5–12.5 V⎓, up to 500 mA at a nominal voltage of 12 V⎓
Maximum total current consumption by third-party devices at a nominal voltage of 12 V⎓ should not exceed 500 mA.
Power terminals for input devices
  • +12V — power output for third-party wired devices
  • GND — ground terminal that connects the power supply circuits of wired devices
The module has one power supply line with two pairs of terminals for more convenient connection.
Board Dimensions dimensions
90 × 50 × 22 mm
3.54″ × 1.97″ × 0.87″
Weight
37 g
1.31 oz
Operating temperature range
from −10 °C to +40 °C
from 14 °F to 104 °F
Operating humidity
up to 75%  non-condensing
Complete set Ajax Superior MultiTransmitter (8 inputs) Fibra
Quick start guide
Warranty 24 months
