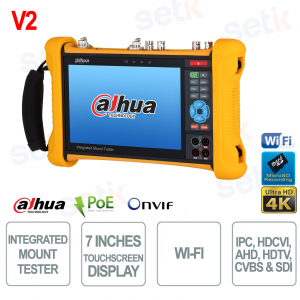

PFM906-E-V2 | Testeur d'écran tactile 7"
Le Dahua PFM906-E V2 est un testeur multifonction professionnel conçu pour l'installation et la maintenance avancées des systèmes de vidéosurveillance. Équipé d'un système Android, d'un écran tactile Full HD 7" et de la prise en charge des signaux analogiques et numériques, il permet d'effectuer des tests réseau, des mesures électriques et des diagnostics vidéo, le tout dans un seul instrument compact, robuste et évolutif en ligne.
Spécifications principales :
- Écran IPS Full HD 1920×1080 de 7 pouces avec commande tactile et boutons physiques
- Compatibilité avec les signaux IPC, HDCVI, AHD, HDTVI, CVBS, SDI et HDMI jusqu'à 4K
- Test de câble TDR, traçage, vérification des courts-circuits/ruptures et génération de rapports
- Multimètre intégré pour tension, courant, résistance, capacité, fréquence
- Fonction ONVIF, alimentation PoE 12VDC 2A, test IP, bande et PING
- Mesureur de puissance optique et identification de rupture sur fibre optique
- Batterie de 37 Wh pour jusqu'à 8 heures d'autonomie, protections ESD et surtensions
- Prend en charge les mises à jour en ligne et la sauvegarde des données sur micro SD jusqu'à 32 Go
Plus de détails
✅ Écran d'affichage :
L'appareil est équipé d'un écran tactile capacitif IPS de 7 pouces avec une résolution Full HD de 1920 × 1080 pixels . Cet écran garantit un angle de vision large (Full Angle Retina) , idéal pour visualiser des images nettes où que vous soyez, même dans des environnements lumineux. L'écran tactile et le clavier physique à 14 touches sont compatibles, pour une interaction confortable en toutes circonstances.
✅ Résolution :
Le testeur prend en charge la visualisation et la configuration des flux vidéo de caméras avec des résolutions allant de 1 à 12 MP , y compris des résolutions intermédiaires telles que 2, 4 et 8 MP. Il prend également en charge la vidéo 4K jusqu'à 30 ips avec les protocoles analogiques (HDCVI, HDTVI, AHD). Il est donc adapté aux systèmes haute résolution modernes comme aux systèmes plus anciens.
✅ Test vidéo analogique :
Compatible avec tous les principaux formats analogiques : HDCVI, HDTVI, AHD, CVBS (NTSC et PAL) . Il est possible de tester des signaux vidéo jusqu'à 4K à 30 ips pour HDCVI et jusqu'à 4 MP pour HDTVI et AHD. Il intègre des commandes avancées telles que les menus PTZ et OSD , ainsi que des fonctions de capture d'écran, de zoom et d'enregistrement . Il intègre également un générateur de signaux vidéo PAL/NTSC, utile pour simuler des sources vidéo lors de l'installation ou de la maintenance.
✅ Sans fil :
L'appareil intègre la fonction point d'accès Wi-Fi pour se connecter aux réseaux sans fil sans fil. Cela permet d'accéder aux interfaces IP des caméras ou des outils de diagnostic directement depuis le testeur, facilitant ainsi le travail en situation de mobilité ou sans connexion filaire immédiate.
✅ Réseau :
Il prend en charge les normes Wi-Fi IEEE 802.11 a/b/g/n/ac et fonctionne sur les bandes 2,4 GHz et 5 GHz , garantissant ainsi sa compatibilité avec les réseaux hautes performances modernes. Grâce aux fonctions d'analyse IP, de test PING, de test de bande, de vérification des ports et d'analyse des liens , le PFM906-E V2 est un outil complet d'analyse réseau. De plus, il intègre des ports Gigabit RJ45, compatibles PoE et PSE , parfaits pour alimenter et configurer des caméras IP, même en l'absence de commutateurs PoE externes.
Fiche technique
| MODÈLE | PFM906-E-V2 |
| Chambre | |
| Système opérateur | Androïde |
| Langue | 13 langues dont le chinois et l'anglais |
| Mode de fonctionnement | Boutons physiques et écran tactile |
| Mise en veille/arrêt automatique | Prend en charge le réglage de la veille automatique et de l'arrêt automatique |
| Son du clavier | Marche/Arrêt |
| Écran d'affichage | Écran tactile capacitif IPS Retina plein angle HD 1920 × 1080p de 7 pouces. |
| Bouton | Clavier : 14 touches ; Autres : Bouton marche/arrêt et marche/arrêt |
| DIRIGÉ | 1 LED 5 mm 35 lm |
| Mise à jour | Prend en charge les mises à jour en ligne et locales |
| Test IPC | |
| Accès à la chambre | Protocole privé ONVIF et Dahua |
| Résolution | 1 député ; 1,3 députés ; 2 députés ; 3 députés ; 4 députés ; 5 députés ; 6 députés ; 8 députés ; 12 MP |
| Initialisation | Oui |
| Image | Vue en direct, instantané et enregistrement, zoom et décodage H.264/H.265 |
| Contrôle des fonctions | Modifiez la résolution IPC, l'adresse IP et le mot de passe du compte. Contrôlez l'IPC pour restaurer les paramètres d'usine. |
| Test vidéo analogique | |
| Format vidéo | HDCVI ; HDTVI ; AHD ; CVBS (NTSC, PAL) |
| Résolution | HDCVI : 2 MP à 25/30 ips, 4 MP à 25/30 ips, 5 MP à 20 ips, 6 MP à 20 ips, 4K à 12,5/15/25/30 ips HDTVI : 2 MP à 25/30 ips, 4 MP à 25/30 ips AHD : 2 MP à 25 ips/30 ips, 4 MP à 25 ips/30 ips CVBS : NTSC, PAL |
| Contrôle des fonctions | Menu OSD ; contrôle PTZ |
| Image | Vue en direct, instantané et enregistrement, zoom |
| Générateur de signaux vidéo | Signal de test vidéo PAL ; NTSC |
| Test SDI | |
| Résolution | 720p à 60 ips ; 1080p à 60 ips ; 1080i à 60 ips |
| Contrôle RS-485 | |
| Protocole de communication | Plus de 30 protocoles, dont Pelco–D/P, Samsung, Panasonic, Lilin et Yaan |
| Débit en bauds | 150 bps, 300 bps, 600 bps, 1200 bps, 2400 bps, 4800 bps, 9600 bps, 19200 bps, 38400 bps, 115200 bps |
| Sans fil | |
| Point d'accès Wi-Fi | Oui |
| Réseau | |
| Norme Wi-Fi | IEEE 802.11a/b/g/n/ac |
| Gamme de fréquences | 2,4–2,4835 GHz et 5,15–5,85 GHz |
| Puissance de l'émetteur (EIRP) | CE EIRP : ≤20 dBm à 2 400 MHz–2 483,5 MHz ; ≤23 dBm à 5 150 MHz–5 250 MHz ; ≤20 dBm à 5 250 MHz–5 350 MHz ; ≤27 dBm à 5 470 MHz–5 725 MHz ; ≤14 dBm à 5 725 MHz–5 850 MHz ; Puissance de sortie FCC : ≤ 30 dBm à 2 400 MHz–2 483,5 MHz ; ≤ 24 dBm à 5 150 MHz–5 250 MHz : ≤24 dBm à 5 250 MHz–5 350 MHz : ≤24 dBm à 5 470 MHz–5 725 MHz ; ≤ 30 dBm à 5 725 MHz–5 850 MHz |
| Test de câble | |
| Test de câble réseau | Teste la longueur de la paire de câbles réseau, l'atténuation, le décalage de latence, la réflectivité, l'impédance, la séquence des câbles réseau, les courts-circuits, l'ouverture et la fermeture des câbles réseau et d'autres paramètres, puis génère des rapports avec les informations des tests. |
| Test de rupture et de court-circuit | Mesure l'emplacement d'une déconnexion ou d'un court-circuit des câbles BNC, des câbles réseau, des câbles téléphoniques, etc. |
| Traçage de câbles | Oui |
| Autres | |
| Test HDMI | Entrée vidéo HDMI 1 canal, max. 4K à 30 ips ; Sortie vidéo HDMI 1 canal |
| Test sonore | Entrée vidéo HDMI 1 canal ; Sortie vidéo HDMI 1 canal |
| Alimentation pour caméra | 12 V CC 2 A |
| Test de réseau | Fonctionnalités : analyse d'adresse IP, test PING, test de bande passante, clignotement de port, analyse de lien et autres fonctions. |
| Test de tension | Affiche la taille de la tension PoE/PSE et de la connexion de ligne |
| Source de lumière rouge visible | Émet une lumière rouge visible pour détecter différents types de défauts dans la ligne de fibre optique tels que les ruptures, les fissures et les courbures. |
| Acquisition du code du protocole | Outil de port série intégré, peut recevoir et afficher les données de code de protocole RS485 envoyées par le périphérique de contrôle et peut également envoyer des codes hexadécimaux. |
| UTC | Oui |
| Multimètre numérique | |
| Tension continue | Limite : 60 mV, 600 mV, 6 V, 60 V ou 600 V Plage de lecture : –6 000 à +6 000 Résolution minimale : 0,01 mV Précision : de 0,01 mV à 600 V, la précision est de ± (0,6 % + 4). De 600 V à 1 000 V, la précision est de ± (0,8 % + 10). |
| Tension alternative | Limite : 60 mV, 600 mV, 6 V, 60 V ou 600 V Plage de lecture : –6 000 à +6 000 Résolution minimale : 0,01 mV Précision : de 0,01 mV à 600 V, la précision est de ± (1,2 % + 4). De 600 V à 750 V, la précision est de ± (1,2 % + 10). |
| Courant continu | Limite : 60 mA, 600 mA ou 10 A Plage de lecture : –6 000 à +6 000 Résolution minimale : 10 μA Précision : ± (1,2 % + 10) |
| Courant alternatif | Limite : 60 mA, 600 mA ou 10 A Plage de lecture : –6 000 à +6 000 Résolution minimale : 10 μA Précision : ± (1,2 % + 10) |
| Test de résistance | Limite : 600 Ω, 6 kΩ, 60 kΩ, 600 kΩ, 6 MΩ ou 60 MΩ Plage de lecture : 0–6 000 Résolution minimale : 0,1 Ω Précision : de 0,1 Ω à 6 MΩ, la précision est de ± (0,8 % + 10). De 6 MΩ à 60 MΩ, la précision est de ± (2,5 % + 4). |
| Test de capacité | Limite : 6 nF, 60 nF, 600 nF, 6 μF, 60 μF, 600 μF, 6 mF ou 60 mF Plage de lecture : 0–6 000 Résolution minimale : 1 pF Précision : de 1 nF à 6 000 μF, la précision est de ± (3,5 % + 20). De 6 000 μF à 60 000 μF, la précision est de ± (5 % + 4). |
| Chute de tension de la diode | Limite : 3 V Plage de lecture : 0–3 000 Résolution minimale : 1 mV Précision : ± (1,2 % + 20) |
| Test de continuité | Limite : 50Ω Plage de lecture : 0–500 Résolution minimale : 0,1 Ω Précision : ± (1,2 % + 20) |
| Test de fréquence | Limite : 6 Hz, 60 Hz, 600 Hz, 6 kHz, 60 kHz, 600 kHz ou 6 MHz Plage de lecture : 0–6 000 Résolution minimale : 0,001 Hz Précision : Pour 1 Hz à 6 MHz, la précision est de ± (0,1 % + 3). |
| Identification des fils neutres et sous tension | Oui |
| Port | |
| Pouvoir | 1 × port de charge, 12 VDC 2 A 1 × port de sortie d'alimentation, 12 VDC 2 A |
| Port audio | 1 × port d'entrée audio ; 1 × port de sortie audio |
| USB | 1 port de type A |
| Port réseau | 2 ports réseau RJ45 10/100/1 000 Mbps (un port prend en charge PoE et l'autre prend en charge PSE IN) 1 × port UTP/SCAN 1 × port TDR |
| Emplacement pour carte SD | 1 × emplacement pour carte micro SD, et il prend en charge l'extension de mémoire jusqu'à 32 Go et les formats FAT32 et NTFS. |
| HDMI | 1 × port d'entrée HDMI ; 1 × port de sortie HDMI |
| RS-485 | 1 |
| VLS | 1 |
| OPM | 1 |
| Multimètre | 4 |
| BNC | 4 |
| Alimentation électrique | |
| Alimentation électrique | 12 V CC 2 A |
| Batterie | Batterie au lithium polymère remplaçable d'une capacité de 37 Wh et d'une autonomie d'environ 8 heures |
| Protection | |
| Niveau de protection contre les surtensions | Mode commun : ±2 kV ; Mode différentiel : ±1 kV |
| Protection statique | Décharge dans l'air : 8 kV ; Décharge de contact : 6 kV |
| Structure | |
| Apparence Couleur | Jaune |
| Dimensions du produit | 270,0 mm × 160,0 mm × 46,0 mm (10,63" × 6,30" × 1,81") (L × l × H) |
| Dimensions de l'emballage | 313,0 mm × 286,0 mm × 96,0 mm (12,32" × 11,26" × 3,78") (L × l × H) |
| Poids net | 0,95 kg (2,09 lb) |
| Poids brut | 2,1 kg (4,63 lb) |
| Environnement | |
| Température de fonctionnement | –10 °C à +55 °C (+14 °F à +131 °F) |
| Humidité de fonctionnement | 30%–90% (HR) |
| Température de stockage | –20 °C à +70 °C (–4 °F à +158 °F) |
| Humidité de stockage | 30%–90% (HR) |
| Certifications | |
| Certifications | CE; FCC |
