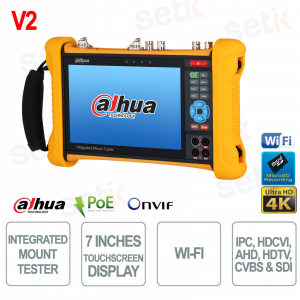

PFM906-E-V2 | TESTER DI MONTAGGIO SCHERMO TOUCHSCREEN 7"
Il PFM906-E V2 di Dahua è un tester multifunzione professionale progettato per l’installazione e la manutenzione avanzata dei sistemi di videosorveglianza. Dotato di sistema Android, touchscreen da 7" Full HD e supporto a segnali analogici e digitali, consente test di rete, misurazioni elettriche e diagnostica video, il tutto in un unico strumento compatto, robusto e aggiornabile online
Specifiche principali:
- Schermo IPS 7” Full HD 1920×1080 con controllo touch e tasti fisici
- Compatibilità con segnali IPC, HDCVI, AHD, HDTVI, CVBS, SDI e HDMI fino a 4K
- Test cavi TDR, tracciamento, verifica corti/interruzioni e generazione report
- Multimetro integrato per tensione, corrente, resistenza, capacità, frequenza
- Funzione ONVIF, alimentazione PoE 12VDC 2A, test IP, banda e PING
- Misuratore di potenza ottica e identificazione rotture su fibra ottica
- Batteria da 37Wh per un’autonomia fino a 8 ore, protezioni ESD e sovratensione
- Supporta aggiornamenti online e salvataggio dati su micro SD fino a 32 GB
Ulteriori dettagli
✅ Display Screen:
Il dispositivo è dotato di uno schermo touchscreen capacitivo IPS da 7 pollici con risoluzione Full HD 1920 × 1080 pixel. Questo pannello garantisce una visione ampia a tutto angolo (full-angle retina), ideale per visualizzare immagini nitide da ogni posizione, anche in ambienti luminosi. È possibile utilizzare sia il touchscreen che la tastiera fisica a 14 tasti, rendendo l'interazione comoda in ogni situazione operativa.
✅ Resolution:
Il tester supporta la visualizzazione e configurazione di flussi video da telecamere con risoluzioni che vanno da 1 MP fino a 12 MP, comprese risoluzioni intermedie come 2 MP, 4 MP, 8 MP. Supporta anche il video 4K fino a 30 fps con i protocolli analogici (HDCVI, HDTVI, AHD). Questo lo rende adatto sia a impianti moderni ad alta risoluzione che a sistemi legacy.
✅ Analog Video Test:
Compatibile con tutti i principali formati analogici: HDCVI, HDTVI, AHD, CVBS (NTSC e PAL). È possibile testare segnali video fino a 4K a 30 fps per HDCVI, e fino a 4 MP per HDTVI e AHD. Include controlli avanzati come PTZ e menu OSD, oltre a funzioni di snapshot, zoom e registrazione. Dispone inoltre di generatore di segnale video PAL/NTSC, utile per simulare sorgenti video durante l’installazione o la manutenzione.
✅ Wireless:
Il dispositivo integra la funzione di hotspot Wi-Fi per collegarsi a reti wireless senza necessità di cavi. Questo permette l’accesso a interfacce IP delle telecamere o strumenti di diagnostica direttamente dal tester, agevolando il lavoro in situazioni mobili o senza connettività cablata immediata.
✅ Network:
Supporta gli standard Wi-Fi IEEE 802.11 a/b/g/n/ac, operando sulle bande 2.4 GHz e 5 GHz, garantendo compatibilità con reti moderne ad alte prestazioni. Grazie alla funzione di scansione IP, test PING, test di banda, verifica porte e link scan, il PFM906-E V2 è uno strumento completo per l’analisi della rete. Inoltre, integra porte RJ45 gigabit, con supporto PoE e PSE, ideali per alimentare e configurare IP camera anche in assenza di switch PoE esterni.
Scheda tecnica
| MODEL | PFM906-E-V2 |
| Camera | |
| Operating System | Android |
| Language | 13 languages including Chinese and English |
| Operation mode | Physical buttons and touch screen |
| Auto Standby/Power Off | Supports setting automatic standby and automatic shutdown |
| Keyboard Sound | On/Off |
| Display Screen | 7-in 1920 × 1080p HD full-angle retina capacitive IPS touchscreen. |
| Button | Keypad: 14 keys; Others: Power and on–off button |
| LED | 1 × 35 lm 5mm LED |
| Update | Supports online and local update |
| IPC Test | |
| Camera Access | ONVIF and Dahua private protocol |
| Resolution | 1 MP; 1.3 MP; 2 MP; 3 MP; 4 MP; 5 MP; 6 MP; 8 MP; 12 MP |
| Initialization | Yes |
| Image | Live view, snapshot and recording, zoom, and H.264/H.265 decoding |
| Function Control | Modify the IPC resolution, IP address and account password. Control IPC to restore factory defaults |
| Analog Video Test | |
| Video Format | HDCVI; HDTVI; AHD; CVBS (NTSC, PAL) |
| Resolution | HDCVI: 2 MP@25/30 fps, 4 MP@25/30 fps, 5 MP@20 fps, 6 MP@20 fps, 4K@12.5/15/25/30 fps HDTVI: 2 MP@25/30 fps, 4 MP@25/30 fps AHD: 2 MP@25 fps/30 fps, 4 MP@25 fps/30 fps CVBS: NTSC, PAL |
| Function Control | OSD menu; PTZ control |
| Image | Live view, snapshot and recording, zoom |
| Video Signal Generator | PAL; NTSC video test signal |
| SDI Test | |
| Resolution | 720p@60 fps; 1080p@60 fps; 1080i@60 fps |
| RS-485 Control | |
| Communication protocol | More than 30 protocols including Pelco–D/P, Samsung, Panasonic, Lilin, and Yaan |
| Baud Rate | 150 bps, 300 bps, 600 bps, 1200 bps, 2400 bps, 4800 bps, 9600 bps, 19200 bps, 38400 bps, 115200 bps |
| Wireless | |
| Wi-Fi Hotspot | Yes |
| Network | |
| Wi-Fi Standard | IEEE 802.11a/b/g/n/ac |
| Frequency Range | 2.4–2.4835GHz and 5.15–5.85GHz |
| Transmitter Power (EIRP) | CE EIRP: ≤20 dBm@2400 MHz–2483.5 MHz; ≤23 dBm@5150 MHz–5250 MHz; ≤20 dBm@5250 MHz–5350 MHz; ≤27 dBm@5470 MHz–5725 MHz; ≤14 dBm@5725 MHz–5850 MHz; FCC output power: ≤30 dBm@2400 MHz–2483.5 MHz; ≤24 dBm@5150 MHz–5250 MHz: ≤24 dBm@5250 MHz–5350 MHz:≤24 dBm@5470 MHz–5725 MHz; ≤30 dBm@5725 MHz–5850 MHz |
| Cable Test | |
| Network Cable Test | Tests the network cable pair length, attenuation, latency skew, reflectivity, impedance, the network cable sequence, short circuits, the opening and closing of the network cables, and other parameters, and then generates reports with the information from the tests. |
| Break and Short Circuit Test | Measures the location of a disconnection or the short–circuit of BNC cables, network cables, telephone cables, and more. |
| Cable Tracing | Yes |
| Others | |
| HDMI Test | 1-ch HDMI video input, max. 4K@30 fps; 1-ch HDMI video output |
| Audio Test | 1-ch HDMI video input; 1-ch HDMI video output |
| Power Supply for Camera | 12 VDC 2 A |
| Network Test | Features IP address scanning, PING test, bandwidth test, port flashing, link scan and other functions. |
| Voltage Test | Displays the size of PoE/PSE voltage and line connection |
| Visible Red Light Source | Emits a visible red light to detect various types of faults in the optical fiber line such as breaks, cracks and bends. |
| Protocol Code Acquisition | Built–in serial port tool, can receive and display RS485 protocol code data sent by control device, and can also send hexadecimal codes. |
| UTC | Yes |
| DMM | |
| DC Voltage | Limit: 60 mV, 600 mV, 6 V, 60 V or 600 V Reading range: –6,000 to +6,000 Min Resolution: 0.01 mV Accuracy: For 0.01 mV to 600 V, the accuracy is ± (0.6%+4). For 600 V to 1,000 V, the accuracy is ± (0.8%+10). |
| AC Voltage | Limit: 60 mV, 600 mV, 6 V, 60 V or 600 V Reading range: –6,000 to +6,000 Min Resolution: 0.01 mV Accuracy: For 0.01 mV to 600 V, the accuracy is ± (1.2%+4). For 600 V to 750 V, the accuracy is ± (1.2%+10). |
| DC Current | Limit: 60 mA, 600 mA or 10 A Reading range: –6,000 to +6,000 Min Resolution: 10 μA Accuracy: ± (1.2%+10) |
| AC Current | Limit: 60 mA, 600 mA or 10 A Reading range: –6,000 to +6,000 Min Resolution: 10 μA Accuracy: ± (1.2%+10) |
| Resistance Test | Limit: 600 Ω, 6 kΩ, 60 kΩ, 600 kΩ, 6 MΩ or 60 MΩ Reading range: 0–6,000 Min Resolution: 0.1 Ω Accuracy: For 0.1 Ω to 6 MΩ, the accuracy is ± (0.8%+10). For 6 MΩ to 60 MΩ, the accuracy is ± (2.5%+4). |
| Capacitance Test | Limit: 6 nF, 60 nF, 600 nF, 6 μF, 60 μF, 600 μF, 6 mF or 60 mF Reading range: 0–6,000 Min Resolution: 1 pF Accuracy: For 1 nF to 6,000 μF, the accuracy is ± (3.5%+20). For 6,000 μF to 60,000 μF, the accuracy is ± (5%+4). |
| Diode Voltage Drop | Limit: 3 V Reading range: 0–3,000 Min Resolution: 1 mV Accuracy: ± (1.2%+20) |
| Continuity Test | Limit: 50 Ω Reading range: 0–500 Min Resolution: 0.1 Ω Accuracy: ± (1.2%+20) |
| Frequency Test | Limit: 6 Hz, 60 Hz, 600 Hz, 6 kHz, 60 kHz, 600 kHz or 6 MHz Reading range: 0–6,000 Min Resolution: 0.001 Hz Accuracy: For 1 Hz to 6 MHz, the accuracy is ± (0.1%+3). |
| Neutral and Live Wire Identification | Yes |
| Port | |
| Power | 1 × charge port, 12 VDC 2 A 1 × power output port, 12 VDC 2 A |
| Audio Port | 1 × audio input port; 1 × audio output port |
| USB | 1 × type–A port |
| Network Port | 2 × RJ45 10/100/1,000 Mbps network ports (one port supports PoE and the other supports PSE IN) 1 × UTP/SCAN port 1 × TDR port |
| SD Card Slot | 1 × micro SD card slot, and it supports memory expansion up to 32 GB,and FAT32 and NTFS formats. |
| HDMI | 1 × HDMI input port; 1 × HDMI output port |
| RS-485 | 1 |
| VLS | 1 |
| OPM | 1 |
| Multimeter | 4 |
| BNC | 4 |
| Power Supply | |
| Power Supply | 12 VDC 2 A |
| Battery | Replaceable polymer lithium battery with a capacity of 37 Wh, and a working time of about 8 hours |
| Protection | |
| Surge Protection Grade | Common mode: ±2 kV; Differential mode: ±1 kV |
| Statics Protection | Air discharge: 8 kV; Contact discharge: 6 kV |
| Structure | |
| Appearance Color | Yellow |
| Product Dimensions | 270.0 mm × 160.0 mm × 46.0 mm (10.63" × 6.30" × 1.81") (L × W × H) |
| Packaging Dimensions | 313.0 mm × 286.0 mm × 96.0 mm (12.32" × 11.26" × 3.78") (L × W × H) |
| Net Weight | 0.95 kg (2.09 lb) |
| Gross Weight | 2.1 kg (4.63 lb) |
| Environment | |
| Operating Temperature | –10 °C to +55 °C (+14 °F to +131 °F) |
| Operating Humidity | 30%–90% (RH) |
| Storage Temperature | –20 °C to +70 °C (–4 °F to +158 °F) |
| Storage Humidity | 30%–90% (RH) |
| Certifications | |
| Certifications | CE; FCC |
