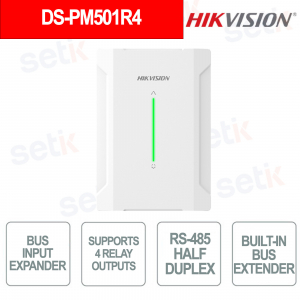

Module d'extension de relais SPDT à 4 sorties Hikvision avec prolongateur de bus RS-485 pour systèmes de détection d'intrusion
DS-PM501R4 - Ce module est un expandeur de relais de bus conçu pour les systèmes de détection d'intrusion professionnels. Idéal pour la commande de dispositifs externes, il dispose de 4 sorties relais SPDT haute capacité (16 A jusqu'à 250 V CA) garantissant une fiabilité opérationnelle maximale. Il intègre un bus RS-485 semi-duplex avec fonction d'extension de bus , permettant d'étendre la communication sur de longues distances et d'assurer une meilleure stabilité du système. Alimenté directement par le bus et conçu pour une installation en intérieur, il offre une solution compacte et sûre, facilement intégrable aux systèmes les plus avancés. Hikvision
DS-PM501R4 – MODULE D'EXTENSION

Le module d'extension Hikvision DS-PM501R4 est conçu pour les systèmes de détection d'intrusion professionnels. Il offre quatre sorties relais SPDT haute capacité jusqu'à 16 A (24 V CC/250 V CA) pour une commande fiable des dispositifs externes et des systèmes d'automatisation. Grâce à son bus RS-485 semi-duplex avec fonction d'extension de bus intégrée , il permet d'étendre la communication et d'améliorer la stabilité du système, même sur de longues distances. Alimenté directement par le bus et conçu pour une installation en intérieur, il constitue une solution compacte, sûre et performante pour les intégrations avancées.
Caractéristiques principales :
- 4 sorties relais SPDT haute capacité jusqu'à 16 A pour la commande d'appareils
- Bus RS-485 semi-duplex avec fonction d'extension pour une couverture accrue
- Alimentation directe par bus pour une installation simplifiée
- Compatibilité avec les systèmes d'intrusion professionnels Hikvision
- Installation murale pour environnements intérieurs
Plus de détails
Fiche technique
| DS-PM501R4 | |
| Sorties | |
| Sorties maximales | 4 |
| Sorties PGM intégrées | 4 |
|
Interconnexion des bus |
|
| Extension de bus | Oui |
| Technologie des bus | RS-485 semi-duplex |
| Câblage de bus | Câble d'alarme à 4 conducteurs (au moins 2 × 0,5 mm² + 2 × 0,22 mm²) |
| Alimentation électrique - généralités | |
| Tension d'entrée | Alimentation nominale 12 V CC (9 à 16 V CC), par bus |
| Courant de repos | 200 mA à 12 V CC |
| Courant max. | 300 mA à 12 V CC |
| Sortie relais | |
| Sortie relais | Relais SPDT, 16 A 24 V CC, 16 A 250 V CA |
| Environnement | |
| Température de fonctionnement | -10 °C à 50 °C (14 °F à 122 °F), usage intérieur uniquement |
| température de stockage | -20°C à 60°C (-4°F à 140°F) |
| Humidité relative | 10 % à 90 % sans condensation |
| Physique | |
| Dimensions (L × H × P) | 110 × 155 × 31 mm |
| Poids | 272 g |
| inviolable | Avant et arrière |
| Méthode d'installation | Support mural |
| Conformité | |
| Conformité électrique | CE, CB |
| EN 50131 | Niveau de sécurité 2, classe environnementale II |
