142512.369.NC | UNITÉ CENTRALE HYBRIDE POUR INSTALLATION EN BOÎTIER D - CONNECTABLE VIA ETHERNET ET DEUX CARTES SIM (2G/3G/LTE)


Ajax

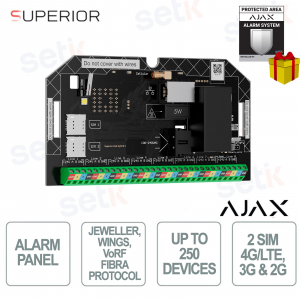

Le hub hybride Ajax Superior Hub 2 sans boîtier ( réf. 142512.369.NC ) est un panneau de contrôle hybride avancé conçu pour les systèmes de moyenne et grande envergure. Grâce à une communication filaire et sans fil hautement sécurisée, il peut gérer jusqu'à 250 appareils Fibre et Jeweller. Il prend en charge les connexions Ethernet et double SIM 2G/3G/4G avec commutation automatique des canaux, garantissant ainsi la continuité de service même en cas d'interruption. Le protocole Fibre offre une communication rapide jusqu'à 2 000 mètres, tandis que Superior Jeweller et Wings gèrent les événements, la vérification photo et les mises à jour avec une fiabilité maximale. Avec 64 scénarios automatiques, une vérification photo avec 8 types d'activation et une protection avancée contre le sabotage, les courts-circuits et les coupures de ligne, le système assure un niveau de sécurité et de contrôle à distance professionnel.

Caractéristiques principales :

- Prend en charge jusqu'à 250 appareils filaires et sans fil

- Connexions : Ethernet + double SIM 2G/3G/4G avec commutation automatique

- Protocole fibre optique jusqu'à 2 000 m et communication sans fil jusqu'à 3 000 m

- Vérification photo avec 8 déclencheurs : alarme, scénario, programmation, sabotage, armement/désarmement, etc.

- 64 scénarios d'automatisation gérables via l'application

- Protections avancées : détection de falsification, de court-circuit, d’usurpation d’identité et de rupture de ligne

- Installation rapide grâce au code QR et à la numérisation automatique de l'appareil

Plus de détails

Protocole câblé :
Il utilise le protocole propriétaire Fibra pour une communication filaire ultrarapide jusqu'à 2 000 mètres , sans alimentation ni répéteur. Il prend en charge les topologies en anneau, en arbre et radiale, garantissant la continuité même en cas de panne de ligne .
Système hybride :
Il gère jusqu'à 250 appareils combinant des capteurs filaires et sans fil dans n'importe quelle configuration, permettant une intégration totale entre la détection d'intrusion, la détection d'incendie et l'automatisation .
Protocoles sans fil :
La partie radio utilise Superior Jeweller pour les commandes et les événements, Wings (TurboWings) pour les photos, le firmware et les paquets de données, et VoRF pour la communication audio en duplex intégral, avec des portées allant jusqu'à 3 000 m.
Assistance pour la vérification des photos :
Compatible avec la vérification photo via Wings, avec jusqu'à 8 types de déclencheurs , y compris alarme, scénario, programmation, armement/désarmement, sabotage ou magnétomètre, permettant une vérification rapide et fiable .
Scénarios d'automatisation :
Il gère jusqu'à 64 scénarios automatiques qui peuvent être activés par des alarmes, des horaires, des commandes, des températures, de l'humidité, du CO₂ ou des boutons Ajax, améliorant ainsi l'efficacité opérationnelle et la sécurité .
Résistance au sabotage :
Inclut la détection de falsification et de court-circuit, l'identification instantanée des lignes de fibre optique endommagées, l'authentification des appareils contre l'usurpation d'identité et une topologie en anneau qui maintient le système opérationnel même en cas de rupture de câble .

Fiche technique

142512.369.NC
Capacité Dispositifs Ajax
jusqu'à 250
Spécifiquement:
  • jusqu'à 200 appareils câblés par ligne de fibre optique ;
  • jusqu'à 5 répéteurs Wi-Fi

NVR Ajax
jusqu'à 36
Caméras Ajax
Jusqu'à 224 enregistreurs vidéo réseau (NVR) Ajax et jusqu'à 492 enregistreurs autonomes.
Caméras IP tierces
jusqu'à 10 lors de l'utilisation de RTSP via le SDK
jusqu'à 224 lors de l'utilisation d'ONVIF via des NVR Ajax
Utilisateurs
jusqu'à 200

  • Un nombre illimité d'utilisateurs administrateurs, dans la limite du hub.
  • Comptes PRO pour installateurs
  • Les comptes PRO sont destinés aux entreprises d'installation et de surveillance.
  • Gestion des accès pour les utilisateurs

scénarios d'automatisation
jusqu'à 64 ans

  • Par alarme
  • Selon le calendrier
  • En armant/désarmant
  • En fonction de la température, de l'humidité et de la concentration en CO2
  • En appuyant sur le bouton
  • En touchant LightSwitch

Groupes de sécurité
jusqu'à 25
Chambres
jusqu'à 50
Journal des événements
jusqu'à 1 000 événements
Les événements sont enregistrés dans la mémoire flash non volatile intégrée.

Communication filaire technologie de communication par fibre optique
Technologie de communication filaire propriétaire pour la transmission des commandes, des alarmes et des événements.
Caractéristiques principales :
  • Communication bidirectionnelle.
  • Protection anti-sabotage avancée
  • Notifications instantanées.
  • Contrôle et configuration à distance dans les applications Ajax
Connexion de ligne
câble à 4 conducteurs
Saisir
8 lignes de fibre
Compatible uniquement avec les appareils à fibre optique
longueur de la ligne de fibre
jusqu'à 2 000 m
jusqu'à 6 550 pieds
Lorsque le câble à paires torsadées U/UTP cat.5 est utilisé.
Alimentation électrique des appareils
jusqu'à 14,4 W
Pour tous les appareils câblés connectés.
Plage de tension de sortie
23–25,1 V⎓
Puissance nominale maximale
0,53 A
tension d'ondulation crête à crête maximale en sortie
220 mV
Topologies
  • Poutre (câblage radial)
  • Anneau
  • Arbre
En cas de rupture de la ligne, l'anneau se divise en deux segments fonctionnels, les appareils continuent de fonctionner et le système notifie l'incident à une société de surveillance et aux utilisateurs.
Intervalle d'interrogation
de 12 à 300 s
Modifié par un professionnel ou un utilisateur disposant de droits d'administrateur dans les applications Ajax
Communication cryptée
Toutes les données stockées et transmises sont protégées par un chiffrement par blocs utilisant une clé dynamique.
Communication sans fil Technologie de communication de Superior Jeweler
Technologie sans fil propriétaire pour la transmission de commandes, d'alarmes et d'événements. Superior Jeweler est une version améliorée du protocole radio Jeweler pour les appareils Superior, garantissant la conformité à la norme EN 50131 (Grade 3).
Caractéristiques principales :
  • Communication bidirectionnelle.
  • Protection anti-sabotage avancée
  • Chiffrement par blocs amélioré avec clé dynamique.
  • Notifications instantanées.
  • Contrôle et configuration à distance dans les applications Ajax
Bandes de fréquences
865,0 - 868,0 MHz
868,0 - 868,6 MHz
868,7-869,2 MHz
869,4 - 869,65 MHz
Puissance rayonnée effective maximale (PRE)
jusqu'à 25 mW
Contrôle automatique de l'alimentation pour réduire la consommation d'énergie et les interférences radio.
Modulation du signal radio
GFSK
portée de communication radio
Jusqu'à 3 500 m
Jusqu'à 11 500 pieds
Entre un concentrateur et un répéteur Wi-Fi, ou entre un répéteur Wi-Fi et des appareils connectés (en espace ouvert). La portée maximale dépend de l'appareil connecté.
Intervalle d'interrogation
de 12 s à 300 s
Modifié par un professionnel ou un utilisateur disposant de droits d'administrateur dans les applications Ajax
Saut de fréquence
Technologie de communication sans fil propriétaire pour la transmission de paquets de données volumineux.
Caractéristiques principales :
  • Communication bidirectionnelle.
  • Protection anti-sabotage avancée
  • Chiffrement par blocs amélioré avec clé dynamique.
  • Rechargement du paquet de données en cas d'erreur de transmission.
  • Contrôle et configuration à distance dans les applications Ajax
Bandes de fréquences
865,0 - 868,0 MHz
868,0 - 868,6 MHz
868,7-869,2 MHz
869,4 - 869,65 MHz
Puissance rayonnée effective maximale (PRE)
jusqu'à 25 mW
Contrôle automatique de l'alimentation pour réduire la consommation d'énergie et les interférences radio
portée de communication radio
jusqu'à 3 000 m
jusqu'à 9 800 pieds
Entre le hub et les appareils qui y sont connectés en espace ouvert. La portée maximale dépend de l'appareil connecté.
Communication cryptée
Toutes les données stockées et transmises sont protégées par un chiffrement avancé, garantissant à la fois leur confidentialité et leur intégrité.
Saut de fréquence
Pour éviter les interférences et le brouillage radio.
Recommandations La tension de fonctionnement de l'appareil est de 110–240 V~.
Il peut être installé dans le boîtier D, vendu séparément.
canaux de communication Ethernet
1 prise 8P8C
Jusqu'à 100 Mbps.
Cellulaire
2 emplacements pour carte micro SIM
Bandes cellulaires
2G
GSM900/DCS1800 (B3/B8)
3G
WCDMA 850/900/2100 (B1/B5/B8)
4G (LTE)
FDD B1/B3/B5/B7/B8/B20
Wi-Fi
Module 802.11 b/g/n
Jusqu'à 600 Mbps.
Basculement automatique entre les canaux de communication
  • Basculement entre les cartes SIM — jusqu'à 4 minutes.
  • Basculer instantanément entre les réseaux 4G (LTE), 3G et 2G d'une seule carte SIM.
  • Basculement instantané entre Ethernet, Wi-Fi et carte SIM.
Priorisation des canaux de communication
1. Ethernet
2. Wi-Fi
3. Connexion cellulaire
Les canaux de communication fonctionnent en parallèle pour accroître la fiabilité du système. La plupart des données sont transmises via Ethernet.
Connecteurs d'antenne externe
Bijoutier
Ailes
4G (LTE)
Le système signalera toute antenne endommagée. L'antenne externe Ajax est vendue séparément.
catégories de systèmes de transmission d'alarme
SP2, SP5, DP4
méthode de fonctionnement du panneau de commande
passage
Signalisation de la sécurité
S2
Garantie de substitution
sécurité de l'information
I2
Algorithme de chiffrement
AES-128-GCM
Notifications Types de notification
  • Notifications push
  • SMS
  • Appels

Types d'événements

  • Alarmes
  • Alarmes vidéo
  • Dysfonctionnements
  • changement d'état de sécurité
  • Événements système
  • Alertes non liées à la sécurité
  • Dispositifs d'automatisation
  • Événements de serrures intelligentes
  • sonnette
Les types de notifications sont configurés individuellement pour chaque utilisateur. Les notifications peuvent être personnalisées pour les schémas A à F conformément aux exigences de la norme EN 50131.
vérification par photo Types de vérification par photo
  • Photo prise par alarm
  • Photo par scénario
  • Photo à la demande
  • Photo selon le planning
  • Photo prise lors de l'armement/désarmement
Délai de livraison des photos
jusqu'à 9 secondes
Par défaut
Résolution photo
jusqu'à 960 × 720 pixels
Cela dépend du détecteur
Nombre de photos dans une série
de 1 à 5 photos
Surveillance Protocoles pris en charge
  • SIA DC-09 (SIA-DCS)
  • SurGard (Identifiant de contact)
  • ADEMCO 685
  • Autres protocoles propriétaires

Types d'événements

  • Alarmes et événements du système
  • Coordonnées du bouton panique
  • vérification par photo
Protection contre le sabotage Alarme anti-sabotage
Le système reçoit des notifications concernant les tentatives de détachement de l'appareil de la surface ou de son retrait du panneau de montage.
Protection contre l'usurpation d'identité
authentification de l'appareil
Saut de fréquence
Le hub envoie des notifications à tous les utilisateurs et à la société de sécurité en cas de brouillage ou de perte de connexion avec les appareils.
Alerte brouillage
Le Superior Hub G3 Jeweler analyse le niveau de bruit du canal et la qualité de la communication avec les appareils ajoutés et envoie une alerte en 30 secondes.
Alimentation électrique Type d'alimentation principale
Type A
Plage de tension de fonctionnement de l'appareil
110–240 V, 50/60 Hz
À partir de l'alimentation secteur. Consommation électrique jusqu'à 10 W.
Plage de tension de fonctionnement CC de l'appareil
10,5–15 V⎓
Fonctionnement autonome
jusqu'à 60 heures
Le Superior Hub Hybrid 2, équipé d'une batterie de secours de 7 Ah, peut alimenter un système de 15 appareils filaires pendant 60 heures. Les appareils sans fil fonctionnent sur batterie et ne nécessitent aucune alimentation externe.
Le mode économie d'énergie de la batterie permet de prolonger l'autonomie de la batterie de secours.
tension de batterie faible
11,7 V⎓
tension de récupération de batterie faible
12,9 V⎓
Tension de la batterie en fin de vie
11 V⎓
Le bijoutier Superior Hub G3 est éteint.
Niveau d'énergie minimal de la batterie de secours en état chargé
100%
Consommation de courant Valeur maximale à la tension nominale
240 mA
Au repos à la tension nominale
jusqu'à 102 mA
Lorsque GSM et Ethernet sont activés.
jusqu'à 61 mA
Lorsque Ethernet est désactivé.
Enceinte Dimensions
185 × 99 × 43 mm
7,28″ × 3,90″ × 1,69″
Poids
184 g
184 g
Plage de températures de fonctionnement
de −10 °C à +40 °C
de 14 °F à 104 °F
Humidité de fonctionnement
jusqu'à 75%
Ensemble complet Moyeu Superior Hybrid 2 (sans boîtier)
câble d'alimentation
Adaptateur de bornier à vis (uniquement pour la conformité INCERT)
câble de connexion de la batterie
panneau LED
câble de connexion pour carte LED
câble Ethernet
Huit résistances de terminaison de 120 Ω
Guide de démarrage rapide
Garantie 24 mois
